英飞凌科技TLD5542-1CHG_SHIELD评估板的介绍、特性、及应用

TLD5542-1CHG 点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

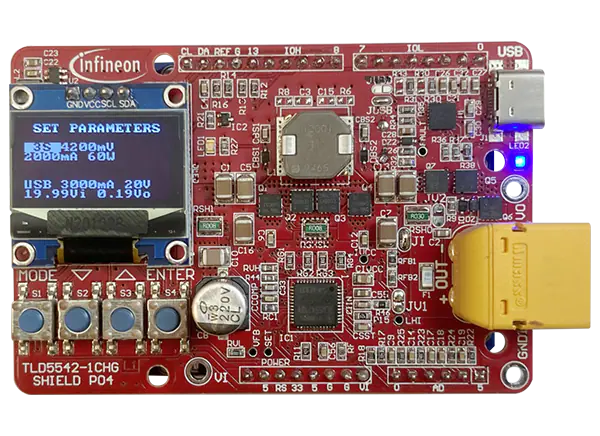

Infineon Technologies TLD5542-1CHG_SHIELD评估板(TLD55421CHGSHIELDTOBO1)是TLD5542-1 H-Bridge DC-DC交换控制器的演示和开发平台。TLD5542-1是一个单电感大功率buck-boost控制器，具有用于诊断和控制的SPI接口。该装置集恒流恒压调节、软式家用功能和先进的设备和负载保护功能于一体。TLD5542-1控制器可以用一个IC驱动多个负载，具有快速输出放电操作，并提供增强的调光功能，如模拟调光和PWM调光。该设备工作在4.5V至40.0V设备输入电源电压范围和4.5V至55.0V电源级输入电源电压范围内。

英飞凌TLD5542-1CHG_SHIELD评估板在PG-VQFN-48包中预装了TLD5542-1。评估板具有Arduino兼容的屏蔽形状因子，使其能够轻松连接到Arduino UNO微控制器板。

TLD5542-1CHG_SHIELD可以配置为电池充电器、可调稳压器或LED驱动器。图形OLED 128x64和4个按钮允许用户设置参数和检查充电状态。TLD5542-1CHG_SHIELD可以通过USB-PD适配器或标准的12V电源供电。

特性

• TLD5542-1 h桥DC-DC开关控制器

• Arduino-compatible盾的形状

• 电源选项

  • USB-PD适配器

  • 12 v电源

• 多个配置选项

  • 电池充电器

  • 可调电压调节器

  • 领导的司机

• 128 x64 OLED显示

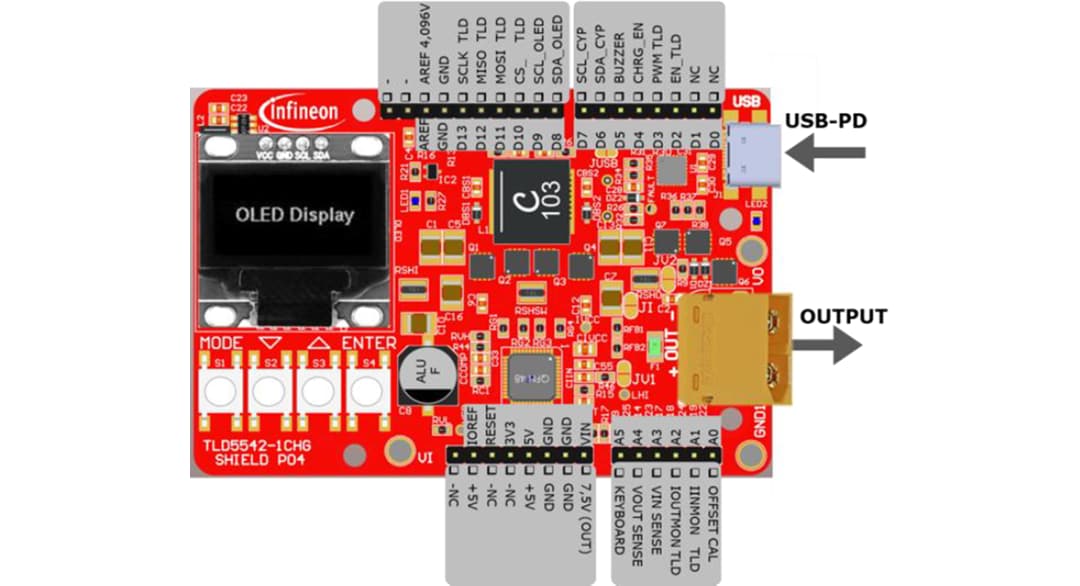

销名称

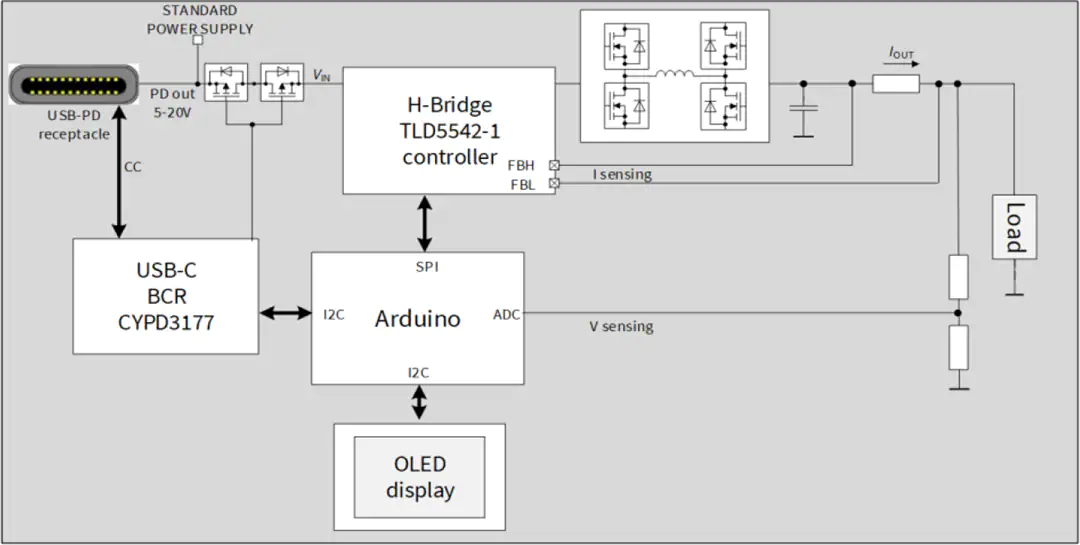

框图
