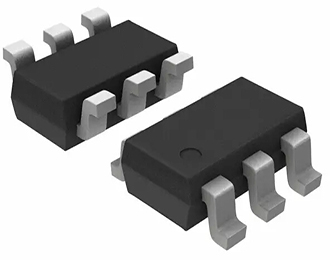

TPS563200DDCR 点击型号即可查看芯片规格书
产品型号 | TPS563200DDCR |
描述 | IC REG BUCK ADJ 3A TSOT23-6 |
分类 | 集成电路(IC)，PMIC-稳压器-DC DC开关稳压器 |
制造商 | 德州仪器 |
系列 | D-CAP2™，Eco-Mode™ |
打包 | 切割带(CT) |
零件状态 | 活性 |
工作温度 | -40°C〜85°C(TA) |
包装/箱 | SOT-23-6薄，TSOT-23-6 |
供应商设备包装 | TSOT-23-6 |
基本零件号 | TPS563200 |
TPS563200DDCR
制造商包装说明 | TSOT-23，6针 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
控制技术 | 脉冲宽度调制 |
输入电压标称 | 12.0伏 |
最小输入电压 | 4.5伏 |
最大输入电压 | 17.0伏 |
JESD-30代码 | R-PDSO-G6 |
JESD-609代码 | e3 |
功能数量 | 1个 |
端子数 | 6 |
最低工作温度 | -40℃ |
最高工作温度 | 85℃ |
最大输出电流 | 5.3安 |
最小输出电压 | 0.76伏 |
最大输出电压 | 7.0伏 |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TSSOP |
包装形状 | 长方形 |
包装形式 | 小轮廓，薄型轮廓，缩孔 |
峰值回流温度(℃) | 260 |
座高 | 1.1毫米 |
安装类型 | 表面贴装 |
切换台配置 | BUCK |
最大开关频率 | 650.0 kHz |
温度等级 | 产业 |
终端完成 | 磨砂锡(Sn) |
终端表格 | GULL WING |
端子间距 | 0.95毫米 |
终端位置 | 双 |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 2.9毫米 |
宽度 | 1.6毫米 |
附加功能 | 输出电压为0.76至7V |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 1(无限制) |
具有650kHz开关频率的D-CAP2模式控制
输入电压范围：4.5 V至17 V
输出电压范围：0.76 V至7 V
集成的122mO和72mO FET('562200)
集成68mO和39mO FET('563200)
先进的生态模式脉冲跳跃
低关断电流小于10 µA
1%反馈电压精度(25°C)
从预偏置输出电压启动
逐周期打ic过流限制
非锁存OVP，UVLO和TSD保护
固定软启动：1毫秒

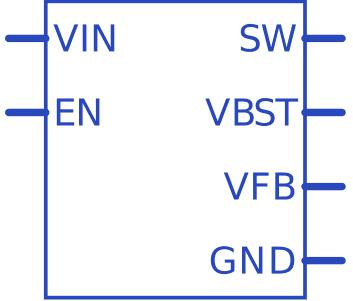

TPS563200DDCR符号
TPS563200DDCR脚印
