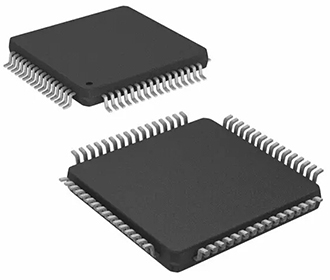

TMS320F28035PAGT 点击型号即可查看芯片规格书
产品型号 | TMS320F28035PAGT |
描述 | IC MCU 32BIT 128KB闪存64TQFP |
分类 | 集成电路(IC)，嵌入式-微控制器 |
制造商 | 德州仪器 |
系列 | C2000™C28x Piccolo™ |
打包 | 托盘 |
零件状态 | 活性 |
电压-电源(Vcc / Vdd) | 1.71V〜1.995V |
工作温度 | -40°C〜105°C(TA) |
包装/箱 | 64-TQFP |
供应商设备包装 | 64-TQFP(10x10) |
基本零件号 | 320F28035 |
TMS320F28035PAGT
制造商包装说明 | TQFP-64 |
符合REACH | 是 |
符合欧盟RoHS | 是 |
符合中国RoHS | 是 |
状态 | 活性 |
ADC通道 | 是 |
地址总线宽度 | 0.0 |
位大小 | 32 |
边界扫描 | 是 |
振荡器类型 | 内部 |
核心处理器 | C28x |
核心尺寸 | 32位 |
最大时钟频率 | 60.0兆赫 |
CPU系列 | TMS320 |
DAC通道 | 没有 |
DMA通道 | 没有 |
外部数据总线宽度 | 0.0 |
格式 | 浮点 |
集成缓存 | 没有 |
JESD-30代码 | S-PQFP-G64 |
JESD-609代码 | e4 |
低功耗模式 | 是 |
DMA通道数 | 0.0 |
外部中断数 | 3.0 |
I / O线数 | 33.0 |
串行I / O数量 | 2.0 |
端子数 | 64 |
计时器数 | 3.0 |
片上数据RAM宽度 | 16 |
片上程序ROM宽度 | 16.0 |
最低工作温度 | -40℃ |
最高工作温度 | 105℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | TFQFP |
包装等效代码 | TQFP64，.47SQ |
包装形状 | 广场 |
包装形式 | FLATPACK，薄型，精细间距 |
峰值回流温度(℃) | 260 |
电源 | 1.8,3.3 |
PWM通道 | 是 |
资格状态 | 不合格 |
RAM(字节) | 20480.0 |
RAM(字) | 20 |
ROM可编程性 | 闪 |
ROM(字) | 65536 |
筛选水平 | AEC-Q100 |
座高 | 1.2毫米 |
速度 | 60.0兆赫 |
子类别 | 微控制器 |
最大电源电流 | 120.0毫安 |
电源电压标称 | 1.8伏 |
最小供电电压 | 1.71伏 |
最大电源电压 | 1.995伏 |
安装类型 | 表面贴装 |
技术 | CMOS |
温度等级 | 产业 |
终端完成 | 镍/钯/金(Ni / Pd / Au) |
终端表格 | GULL WING |
端子间距 | 0.5毫米 |
终端位置 | QUAD |
时间@峰值回流温度-最大(秒) | 未标明 |
长度 | 10.0毫米 |
宽度 | 10.0毫米 |
RoHS状态 | 符合ROHS3 |
水分敏感性水平(MSL) | 3(168小时) |
高效32位CPU(TMS320C28x™)
16 x 16和32 x 32 MAC操作
16 x 16双MAC
哈佛巴士架构
原子操作
快速中断响应和处理
统一内存编程模型
代码高效(在C / C ++和汇编语言中)
字节序-小字节序
JTAG边界扫描支持
无需电源排序
集成的上电和掉电复位
两个内部零引脚振荡器
片上晶体振荡器/外部时钟输入
支持动态PLL比率更改
看门狗定时器模块
时钟检测电路缺失
支持所有外设中断的外设中断扩展(PIE)块
三个32位CPU计时器
每个ePWM模块中的独立16位计时器
电源管理
通信与网络
物流
工业

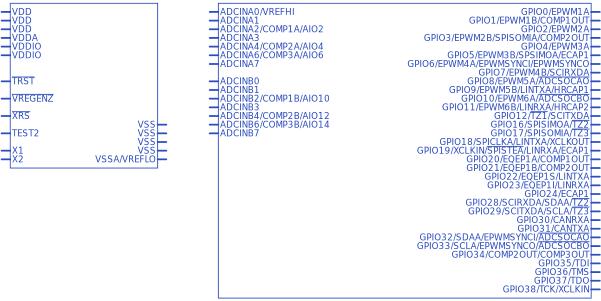

TMS320F28035PAGT符号
TMS320F28035PAGT脚印
