DS1302是美国DALLAS公司推出的一种高性能、低功耗、带RAM的实时时钟电路，它可以对年、月、日、周、时、分、秒进行计时，具有闰年补偿功能，工作电压为2.0V～5.5V。采用三线接口与CPU进行同步通信，并可采用突发方式一次传送多个字节的时钟信号或RAM数据。DS1302内部有一个31×8的用于临时性存放数据的RAM寄存器。DS1302是DS1202的升级产品，与DS1202兼容，但增加了主电源/后备电源双电源引脚，同时提供了对后备电源进行涓细电流充电的能力。

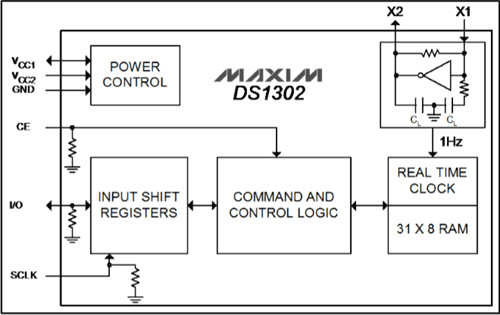

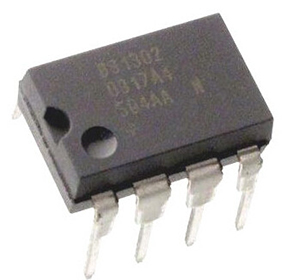

DS1302
产品型号 | DS1302 |
描述 | IC RTC CLK /日历SER 8-DIP |
分类 | 集成电路(IC)，时钟/计时-实时时钟 |
制造商 | Maxim Integrated |
打包 | 管 |
零件状态 | 过时的 |
类型 | 时钟/日历 |
特征 | Year年，NVSRAM，Tri流充电器 |
记忆体大小 | 31B |
时间格式 | HH：MM：SS(12/24小时) |
日期格式 | YY-MM-DD-dd |
接口 | 3线串口 |
基本零件号 | DS1302 |
制造商包装说明 | 0.300英寸，DIP-8 |
状态 | 转入 |
最大时钟频率 | 0.032兆赫 |
信息访问方式 | 串行3线 |
JESD-30代码 | R-PDIP-T8 |
JESD-609代码 | 00 |
端子数 | 8 |
计时器数 | 0.0 |
片上数据RAM宽度 | 8 |
最低工作温度 | 0℃ |
最高工作温度 | 70℃ |
包装主体材料 | 塑料/环氧树脂 |
包装代码 | DIP |
包装等效代码 | DIP8.3 |
包装形状 | 长方形 |
电源 | 3/5 |
资格状态 | 不合格 |
RAM(字) | 31 |
子类别 | 计时器或RTC |
最大电源电流 | 1.28毫安 |
电源电压标称 | 5.0伏 |
最小供电电压 | 2.0伏 |
最大电源电压 | 5.5伏 |
安装类型 | 通孔 |
技术 | CMOS |
温度等级 | 商业类 |
终端完成 | 锡/铅(Sn / Pb) |
终端表格 | 贯穿孔 |
端子间距 | 2.54毫米 |
终端位置 | 双 |
最小时间 | 秒 |
易挥发的 | 是 |
附加功能 | 突发模式RAM数据传输;计时电流= 0.3UA |
●完全管理所有计时功能
实时时钟计数秒，分钟，小时，月份，月份，星期几和年份，并具有Le年补偿，有效期至2100年
31 x 8电池支持通用RAM
●与大多数微控制器的简单串行端口接口
简单的3线接口
TTL兼容(V CC = 5V)
用于读取或写入时钟或RAM数据的单字节或多字节(突发模式)数据传输
●低功耗运行可延长备用电池的运行时间
2.0V至5.5V完全工作
在2.0V时使用小于300nA的电流
●8引脚DIP和8引脚SO最小化了所需空间
●可选的工业温度范围：-40°C至+ 85°C，支持多种应用
●美国保险商实验室®(UL)认证

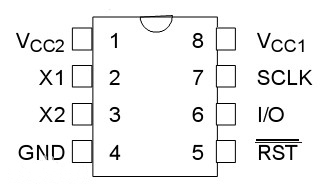

| 引脚号 | 引脚名称 | 描述 |
| 1 | Vcc2 | 第二个电源输入，当Vcc2大于Vcc1 + 0.2V时，DS1302通过该引脚供电 |
| 2,3 | X1和X2 | 用于连接32.768kHz的外部晶体振荡器 |
| 4 | 地线 | 地面 |
| 5 | CE认证 | 读或写期间此引脚设置为高电平 |
| 6 | I / O(数据线) | 这是双向数据引脚至3线接口 |
| 7 | SCLK(串行时钟) | 用于同步串行接口上的数据移动 |
| 8 | Vcc1 | 可充电电源连接到该引脚 |

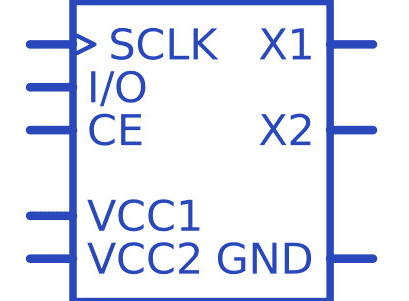

DS1302符号
DS1302脚印
DS1302封装图

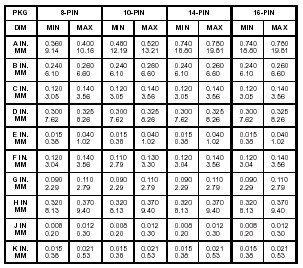

DS1302封装尺寸图
美信半导体是MaximIntegrated的中文名，是半导体制造供应商，成立于1983年。公司总部在美国加州。微处理器是任何电子产品的核心，它与设备的工作环境—人、物理世界、电源以及其它数字系统相互联系、相互作用。Maxim是全球模拟、混合信号、高频及数字电路设计、研发、制造的领导者，所提供的产品能够实现上述数字内核与周边系统的连接。Maxim在世界范围内拥有大约35,000个客户。
