FSM-IMX296传感器模块的介绍、特性、及应用

IMX296LLR   点击型号查看芯片规格书

Sony(索尼) 芯片规格书大全

芯片规格书搜索工具-icspec

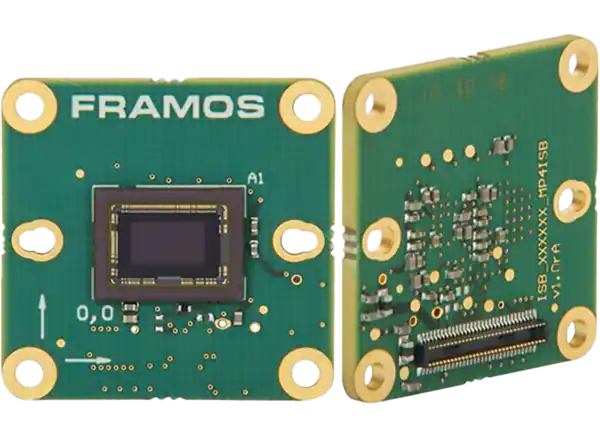

FRAMOS FSM-IMX296传感器模块提供索尼IMX296传感器在一个紧凑的26.5mm x 26.5mm模块。全局快门传感器的原生分辨率为1.6MP，光学格式为1/2.9，像素尺寸为3.45 μ m x 3.45 μ m。该模块有一个MIPI CSI-2接口，最多1个数据通道。FRAMOS传感器模块使用户能够无缝地将最新的图像传感器技术插入常见的处理平台。这些模块采用全模块化设计，采用标准化的连接器和机械装置。这些模块包括PCB上的图像传感器，分辨率从0.4MP到2400 mp不等，具有滚动快门和全局快门选项。FRAMOS传感器模块是评估传感器作为概念验证设计的一部分的理想选择。这些模块还可以使用通用后端对多个传感器进行比较和对比，并将它们集成到第三方处理器板中。

特性

• 带有连接器的PCB上的图像传感器，现成的

• 广泛的产品阵容，分辨率从0.4万到2400万，可选择滚动或全局快门成像仪

• 可与MIPI CSI-2 (D-PHY)输出

• 用于subblvds和SLVS成像仪的转换板

• 标准化机械，占地面积为26.5mm x 26.5mm和28mm x 28mm

规范

• 型号:FSM-IMX296M/FSM-IMX296C (V1A-V1B)

• 图像传感器

  • 供应商:索尼IMX296LLR/IMX296LQR

  • 快门类型:CMOS滚动快门

  • 技术/等级:Pregius (Gen2)/传感

  • Chromacity:莫诺

  • 光学格式:1/2.9”

  • 像素尺寸:3.45µm × 3.45µm

  • 最大分辨率:1.5Mpx/1456 x 1088px

  • 帧率(最大):60.4FPS(单通道)

  • 位深度:10位

• 接口

  • 数据接口:MIPI CSI-2(1通道)

  • 通信接口:I(2)C(4线串行)

  • 驱动频率:37.125MHz/74.25MHz/54MHz

  • 输入电压:1.2V、1.8V、3.3V

  • 接口连接器:广濑DF40C-60DP-0.4V(51)

  • EEPROM (sensor ID): No

• 机械

  • 外形尺寸(高×宽)26.5mm × 26.5mm

• 环境

  • -30°C至+75°C(功能)

  • -10°C至+60°C(性能)

  • 工作温度

  • 存储温度:-40℃~ +85℃

  • 环境湿度:20% ~ 95% RH，无冷凝

• 软件支持

  • 英伟达JP5.1 / L4T35.2.1

  • DB410C: Linaro 18.01/Kernel 4.14

  • NVIDIA Jetson Family: AGX Xavier, Xavier NX, AGX Orin

  • 高通DragonBoard 410C

  • 基于V4L2的设备驱动

  • Libargus/Argus相机(ISP调谐)

  • 艾萨克罗斯是顺从的

  • 司机

  • 支持的平台上

  • 软件版本(年代)

• 建议的配件和适配器

  • M12或C/ cs安装选项

  • FSM-IMX296x / TXA_Devkit (AGX)

  • FSM-IMX296x / NVN_Devkit (NX)

  • 兼容FSA类型:FSA- ft6 /A

  • 推荐Devkit (s)

  • 透镜支架

应用程序

• 工程师希望通过快速原型模块缩短上市时间，准备集成到各种第三方处理平台

• 嵌入式视觉项目通过深入到组件级别而受益于开放平台

• 根据索尼的参考来衡量实现

• 做出明智的“构建vs购买”决策，并受益于FRAMOS长期的相机开发经验，为您量身定制产品化

尺寸(毫米)
