APM81911 点击型号查看芯片规格书

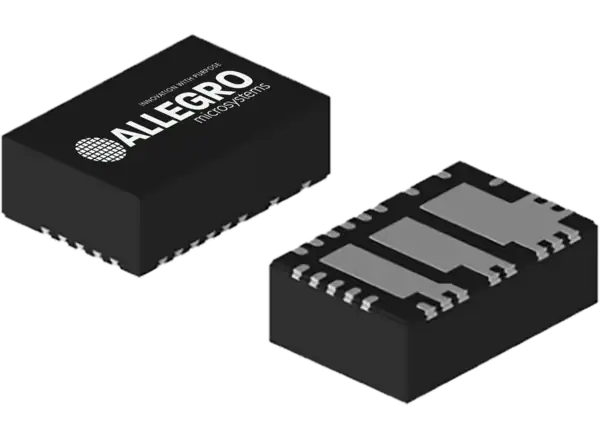

Allegro Microsystems APM81911同步DC-DC降压稳压器模块是高度集成的3A低EMI器件，可满足苛刻的电力输送要求。APM81911包括一个高性能DC-DC稳压IC、两个电容器和一个电感，采用紧凑的4mm × 6mm QFN封装。这些模块包括所有必要的控制和保护电路，以产生强大的/可扩展的DC-DC稳压器解决方案，在整个工作温度范围内具有±1.5%的输出电压精度。
1MHz至2.4MHz可编程，固定频率，峰值电流模式控制确保快速负载和线路瞬态响应。通过将FSET引脚连接到VCC来编程2.15MHz PWM开关频率。集成的V(IN)和BOOT引脚旁路电容器大大减少了产生噪声的热环路，显著改善了辐射EMI。扩频操作(抖动)可以进一步降低电磁干扰。APM81911-1部件变体可用于不需要抖动的应用程序。
保护功能包括脉冲逐脉冲限流，打嗝模式短路保护，BOOT开/短电压保护，V(IN)欠压锁定，V(OUT)过压保护和热关机。APM81911采用热增强型4mm × 6mm × 2.1mm 32引脚可湿侧面QFN封装(后缀“NB”)，带外露电源垫。
AEC-Q100一级合格
ClearPower模块DC/DC变换器与内部无源元件
3.5V至36V工作输入范围，40V暂态
0.8V至24V输出范围±1.5%精度在-40°C至+150°C
连续输出电流达3A
超低EMI设计和可选扩频，轻松通过CISPR25 5类
低功耗(LP)模式- 6 μ A IQ从V(IN)在空载，自动从LP转换到PWM模式
1MHz至2.4MHz可编程固定频率PWM
同步(1mhz至2.4 MHz) -基于锁相环，fSYNC可以高于或低于fOSC
CLKOUT -多变换器系统中用于降低EMI的相移时钟输出
精确的使能输入阈值
过电压，脉冲电流限制，打嗝模式短路，和热保护
强大的FMEA，引脚开/短和组件故障
32针QFN (4mm x 6mm x 2.1mm)，可湿侧面(后缀NB)
信息娱乐
导航系统
ADAS
工业系统
