Analog Devices公司ADPL16000 DC-DC转换器的介绍、特性、及应用

ADPL16000  点击型号查看芯片规格书

Analog Devices(亚德诺)芯片规格书大全

芯片规格书搜索工具-icspec

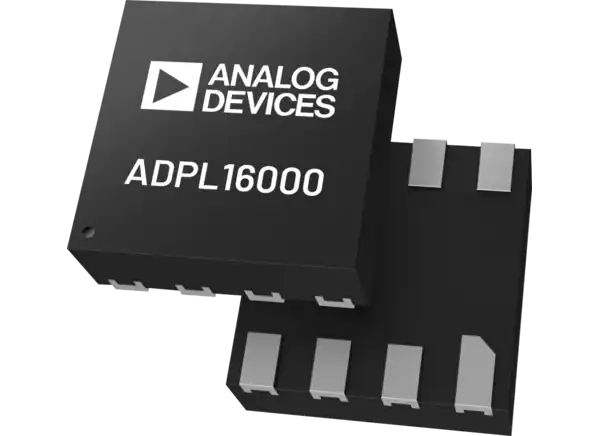

Analog Devices公司ADPL16000 DC-DC转换器是高效率、高压、同步的DC-DC转换器，集成了mosfet。这些降压转换器工作在4.5V至60V的宽输入电压范围内。ADPL16000转换器可提供高达400mA的输出电压，输出电压范围为0.9V至0.89 x V(in)。这些DC-DC转换器的特点是灵活地支持一个系统中的多个轨道，并在恶劣的工业环境中可靠地运行。该器件采用峰值电流模式控制架构，带有MODE引脚，用于在脉宽调制(PWM)或脉频调制(PFM)控制下操作器件。这些转换器采用紧凑的8引脚2mm x 2mm TDFN-CU封装。ADPL16000转换器是工业传感器、4mA至20mA电流回路、HVAC和建筑控制、高压LDO替换和通用负载点(POL)的理想选择。

特性

• 消除外部组件，降低总成本:


  • 无肖特基同步操作，效率高，成本低

  • 内部补偿

  • 内部反馈分压器用于固定3.3V和5V输出电压

  • 内部软启动

  • 全陶瓷电容器和超紧凑的布局

• 在一个系统中支持多个rails的灵活性:


  • 输入电压范围为4.5V至60V

  • 固定3.3V和5V输出电压选项

  • 可调0.9V至0.89 x V(IN)输出电压选项

  • 提供高达400mA负载电流

  • 在PFM和强制pwm模式之间可配置

• 降低功耗:


  • 92%峰值效率

  • PFM特性具有高轻载效率

  • 2.2µA(典型)关机电流

• 在恶劣的工业环境下可靠运行:


  • 打嗝模式电流限制和自动重试启动

  • 内置输出电压监测与开漏引脚

  • 可编程的EN/UVLO阈值

  • 单调启动到预偏输出

  • 超温保护

  • 环境温度范围-40℃~ 125℃，结温范围-40℃~ 150℃

  • 符合CISPR32 (EN55032) B类传导和辐射发射

应用程序

• 工业传感器

• 4mA至20mA电流回路

• 暖通空调和建筑控制

• 高压LDO更换

• 通用负载点(POL)
