NID5100理想二极管的介绍、特性、及应用

NID5100 点击型号查看芯片规格书

Nexperia(安世)芯片规格书大全

芯片规格书搜索工具-icspec

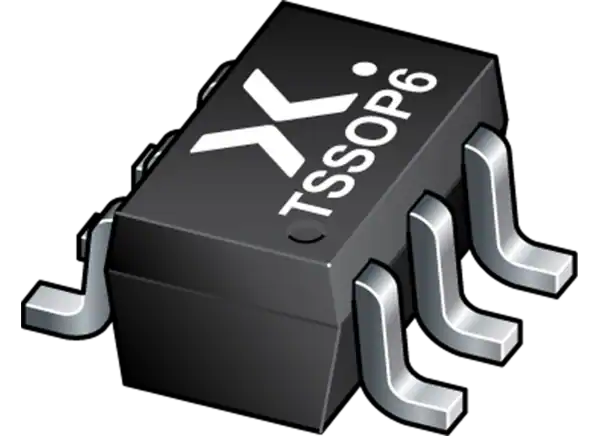

Nexperia NID5100理想二极管专为无法承受传统肖特基元件高电压降的低压系统而设计。当使能和正向偏置时，这些二极管调节IN和OUT引脚之间的电压，从而导致正向压降。当输出电压高于输入电压时，NID5100理想二极管产生反向偏置，漏电流极低。这些二极管是功率或发光二极管的低损耗替代品，并提供或发光电源之间的自动转换。NID5100理想二极管工作电压范围为1.2V至5.5V，温度范围为-40°C至125°C。这些二极管采用标准TSSOP6 (SOT363-2)，具有2.1mm x 1.25mm x 0.95mm的机身封装，与工业SC88/SC70-6封装兼容，提供小PCB占用空间。典型的应用包括楼宇自动化、智能电表、输配电主电源和备用电池。

特性

• 低损耗电源或发光二极管的替代品

• 在OR-ed电源之间自动转换

• 1.2V至5.5V工作电压范围

• -6V(IN)绝对最大反向电压保护

• 支持正向电流高达1.5A

• 31mV(REG)(典型)正向调节电压@ I(OUT)=10mA, V(IN)=3.3V

• 有效LOW控制引脚，EN

• 输出状态指示，ST

• 低电流消耗:

  • 3.3V关断电流，I(IN(SD)): 170nA(典型)

  • 3.3V静态电流，I(IN(Q)): 240nA(典型)

• -40℃~ 125℃环境温度范围(T(amb))

应用程序

• 楼宇自动化

• 智能电表

• 主电源和备用电池

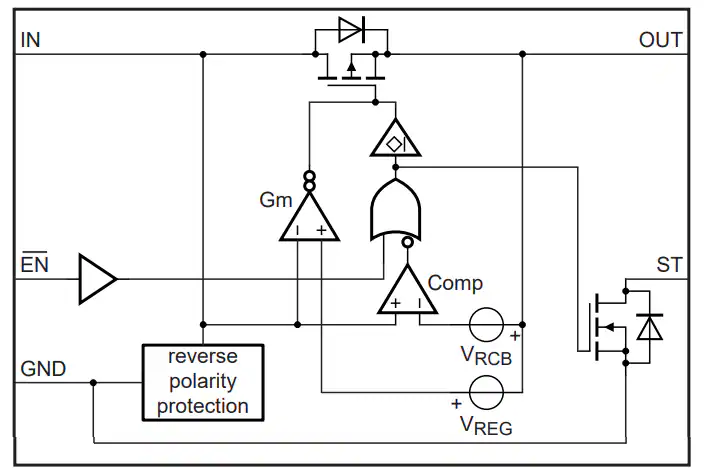

框图

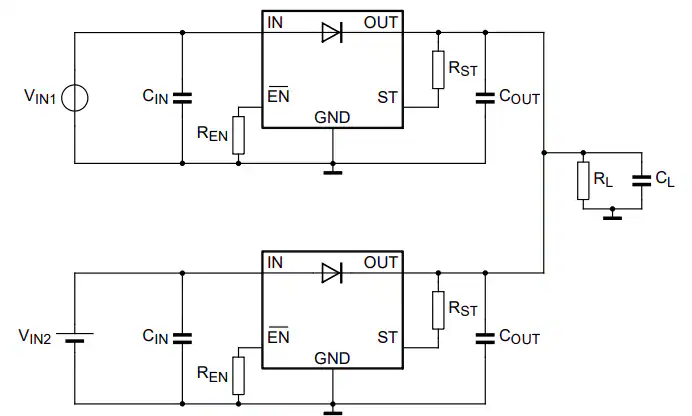

应用电路图
