NPS3102可复位熔断器的介绍、特性、及应用

NPS3102 点击型号查看芯片规格书

Nexperia(安世)芯片规格书大全

芯片规格书搜索工具-icspec

Nexperia NPS3102可复位熔断器保护下游负载免受过高电压的影响，并保护电源免受负载故障和大涌流的影响。这些熔断器具有高达18V的工作范围，集成17毫欧通MOSFET, 15V输出电压箝位和可编程输出上升时间控制。NPS3102通过dVdt引脚的电容控制输出压摆率。使用ILIM引脚的电阻器在2A至13.5A范围内调整电流限制。这些熔断具有内置过电压箝位，在输入电压条件下限制输出电压。NPS3102熔断器必须通过在热关闭事件中切换EN/FLT引脚或在IN引脚上循环电压来复位。这些eFuses适用于12V应用，如服务器、移动基础设施、风扇控制和热插拔/插拔。

特性

• 高达18V的工作范围和21V的绝对最大值

• 集成17毫欧通MOSFET

• 15V输出电压箝位

• 2A至13.5A可调输出电流箝位

• 短路保护响应时间2µs

• 可编程输出上升时间控制

• 内置热关机故障报警引脚

• 闭锁和自动重试故障响应选项

• 无铅塑料包装:

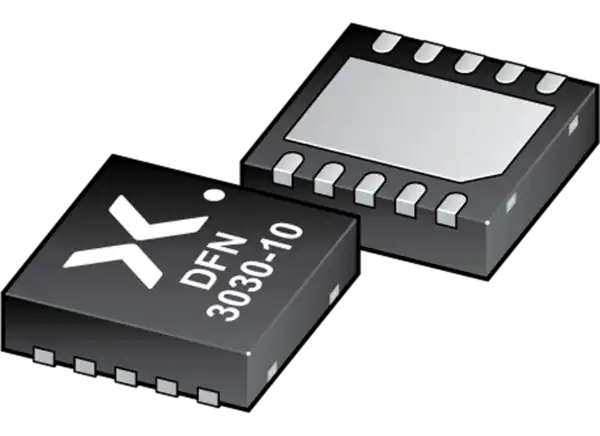

  • 10个端子和3mm × 3mm × 0.75mm (DFN3030-10/SOT8037-1)的机身

• ESD保护:

  • HBM ANSI/ESDA/JEDEC JS-001 2级超过2000V

  • CDM ANSI/ESDA/JEDEC JS-002级C3超过1000V

• 结温范围-40℃~ 125℃

应用程序

• 服务器

• 固态硬盘(SSD)和硬盘驱动器(HDD)

• 移动基础设施

• 风扇控制

• 热交换/插头
