Qorvo QPA0022D 6GHz-18GHz驱动放大器的介绍、特性、及应用

Qorvo(威讯)芯片规格书大全

芯片规格书搜索工具-icspec

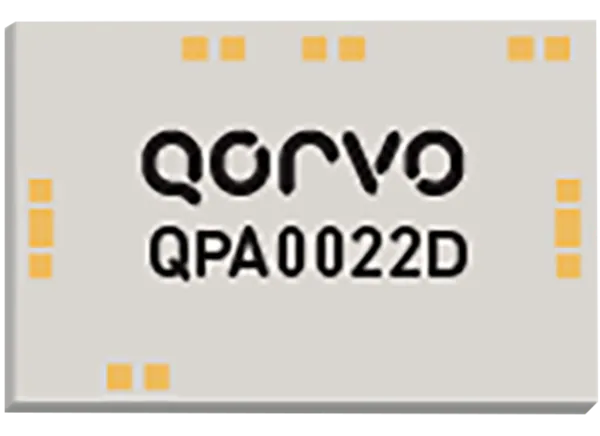

Qorvo QPA0022D 6GHz-18GHz驱动放大器是一款高性能驱动放大器，采用Qorvo的0.15um pHEMT工艺(QPHT15)生产。QPA0022D覆盖6GHz - 18GHz，提供24dB小信号增益和25dBm P1dB，饱和功率为26dBm。此外，该器件在Pout = 10dBm/tone时具有-50dBc的低IMD3电平。QPA0022D与50欧姆相匹配，在两个I/O端口上都有集成的直流阻塞帽，便于处理和简单的系统集成。

特性

• 6GHz到18GHz的频率范围

• 7dB(典型)噪声系数

• 24dB(典型)小信号增益

• 25dBm(典型)P1dB

• -50dBc(典型)(P(OUT)= 10dBm/tone) IM3

• 偏置V(D) = 5V, I(DQ) = 175mA, V(G) = -0.5V(典型)

• 2.95mm x 1.47mm x 0.1mm模具尺寸

应用程序

• 通信

• 电子战

• 的设备
