德州仪器SN74LVC86A四路2输入异或门的介绍、特性、及应用

SN74LVC86A 点击型号查看芯片规格书

Texas Instruments(德州仪器)芯片规格书大全

芯片规格书搜索工具-icspec

德州仪器SN74LVC86A四路2输入异或门设计在1.65V(CC)至3.6V(CC)电压范围内工作。这些异或门在3.3V， -50mA输入箝位电流和-50mA输出箝位电流下具有4.6ns的最大传播延迟时间。SN74LVC86A异或门在V(CC) = 3.3V, T(A) = 25°C时也具有小于0.8V的典型V(OLP)(输出地反弹)。这些异或门可在一个WQFN包。SN74LVC86A异或门可用于个人数字助理(pda)、固态硬盘(ssd)、电视、AV接收器、家庭影院、视频分析和MP3播放器。

特性

• 工作电压从1.65V到3.6V

• 输入接受电压为5.5V

• 3.3V时的最大传输延迟时间为4.6ns

• 工作温度范围-40℃~ 125℃

• 在V(CC) = 3.3V, T(A) = 25℃时小于0.8V典型V(OLP)(输出地反弹)

• 在V(CC) = 3.3V, T(A) = 25℃时，大于2V的典型V(OHV)(输出V(OH)欠调)

• 每个JESD 17的锁存性能超过250mA

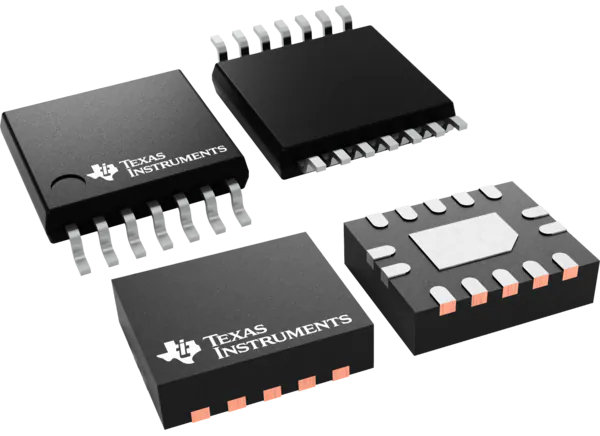

• 可在WQFN包中获得

• ESD防护超过JESD 22:

  • 2000V人体模型(A114-A)

  • 1000V充电器件型号(C101)

应用程序

• AV接收器

• 便携式音频底座

• MP3播放器或录音机

• 蓝光播放器和家庭影院

• 个人数码助理(pda)

• 无线耳机、键盘和鼠标

• 电信/服务器

• 模拟和数字控制器

• 固态硬盘(ssd):

  • 客户端

  • 企业

• LCD，数字和高清(hdtv)

• 视频分析
