美国德州仪器SN74LVC2G101/SN74LVC2G101- q1多功能门的介绍、特性、及应用

SN74LVC2G101 点击型号查看芯片规格书

Texas Instruments(德州仪器)芯片规格书大全

芯片规格书搜索工具-icspec

德州仪器SN74LVC2G101/SN74LVC2G101- q1多功能门具有双d型触发器，专为具有施密特触发架构的时钟输入设计。时钟输入可配置为2输入AND、NAND、OR、XOR、NOR、XNOR和1输入非反转或反转操作。SN74LVC2G101/SN74LVC2G101- q1多功能门支持部分下电，具有后驱动保护(I(off))。这些门在1.1V到3.6V的电源电压范围内工作。SN74LVC2G101-Q1 AEC-Q100符合汽车应用要求。这些门用于将瞬时开关转换为拨动开关，并将时钟信号除以2或4。

特性

• 容错过压输入支持高达5.5V，不受V(CC)影响

• 支持部分下电与后驱动保护(I(off))

• 推拉输出驱动强度高:

  • 3.3V时±24mA

  • ±8mA，电压2.3V

  • ±4mA, 1.65V

• 3.3V供电时，最大传输延迟时间为7ns

• SN74LVC2G101-Q1:

  • 设备温度等级1:-40℃~ 125℃

  • 设备HBM ESD分类等级2

  • 器件CDM ESD分类等级C4B

  • AEC-Q100汽车应用合格:

• 根据JESD78和AEC-Q100-004，锁存性能超过100mA

应用程序

• 将瞬时开关转换为拨动开关

• 将时钟信号除以2或4

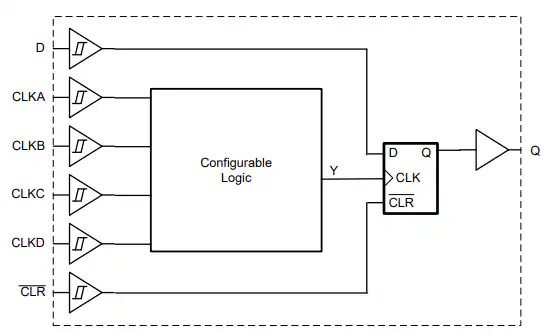

功能框图
