功能说明
NS4110是一款差分输入，AB/D 类工作模式可切换，超低 EMI，无需滤波器，20W 的单声道音频功率放大器。AB/D 类工作模式与关断功能控制同用一个管脚。通过电平切换工作模式，应用灵活方便。即使在 D 类工作模式下，NS4110采用先进的技术，在全带宽范围内极大地降低了 EMI 干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的 PWM 调制结构减少了外部元件、PCB 面积和系统成本。
NS4110在12V的工作电压时，能够向4Ω 负载提供高达 18W的输出功率。NS4110内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。并且利用扩频技术充分优化全新电路设计,88%以上的效率更加适合便携式音频系统。NS4110 提供 eSOP-8 封装，额定的工作温度范围为-40℃至 85℃。
产品图片
主要特性
工作电压范围：6V-18V
输出功率：
7W（CLASS D，7.4V/4Ω，THD=10%）
10W（CLASS D，9V/4Ω，THD=10%）
18W（CLASS D，12V/4Ω，THD=10%）
最高可达92%效率（12V/8Ω）
电平设置工作模式
无需输出滤波器
差分输入
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
eSOP-8 封装
应用领域
蓝牙音响
扩音器
其他消费类音频设备
芯片管脚描述
NS4110封装管脚分配图(top view)
NS4110管脚描述

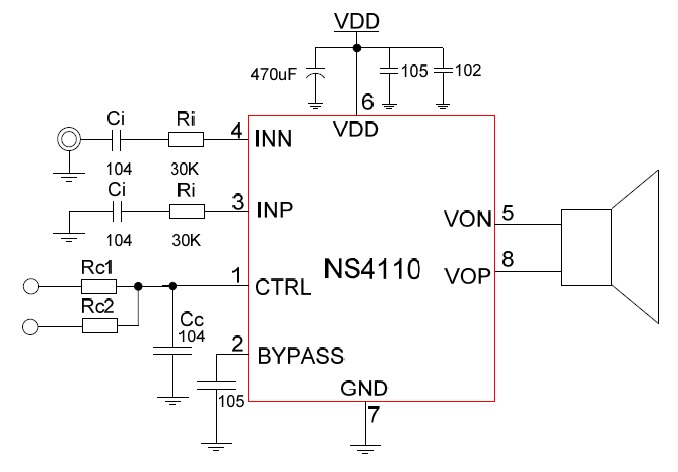

典型应用电路
|
