SN74HC245PWT 中文资料规格参数
| 技术参数 | 电源电压(DC) | 2.00V ~ 6.00V |
输出接口数 | 8 | |
电路数 | 8 | |
通道数 | 8 | |
针脚数 | 20 | |
位数 | 8 | |
传送延迟时间 | 22.0 ns | |
电压波节 | 6.00 V, 5.00 V, 2.00 V | |
输出电流驱动 | -1.00 mA | |
工作温度(Max) | 85 ℃ | |
工作温度(Min) | -40 ℃ | |
电源电压 | 2V ~ 6V | |
电源电压(Max) | 6 V | |
电源电压(Min) | 2 V | |
| 封装参数 | 安装方式 | Surface Mount |
引脚数 | 20 | |
封装 | TSSOP-20 | |
| 外形尺寸 | 长度 | 6.5 mm |
宽度 | 4.4 mm | |
高度 | 1.15 mm | |
封装 | TSSOP-20 | |
| 物理参数 | 工作温度 | -40℃ ~ 85℃ |
| 其他 | 产品生命周期 | Active |
包装方式 | Tape & Reel (TR) | |
| 符合标准 | RoHS标准 | RoHS Compliant |
含铅标准 | Lead Free | |
REACH SVHC标准 | No SVHC | |
REACH SVHC版本 | 2015/06/15 | |
| 海关信息 | ECCN代码 | EAR99 |
SN74HC245PWT 引脚图 | 封装图 | 封装焊盘图

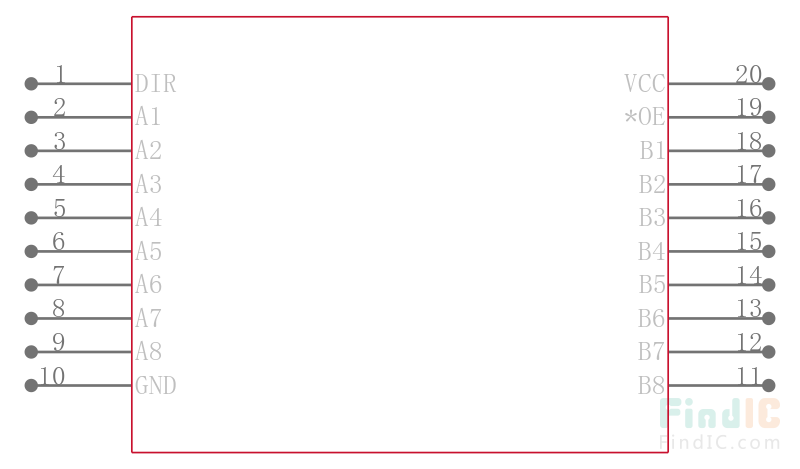

SN74HC245PWT 引脚图

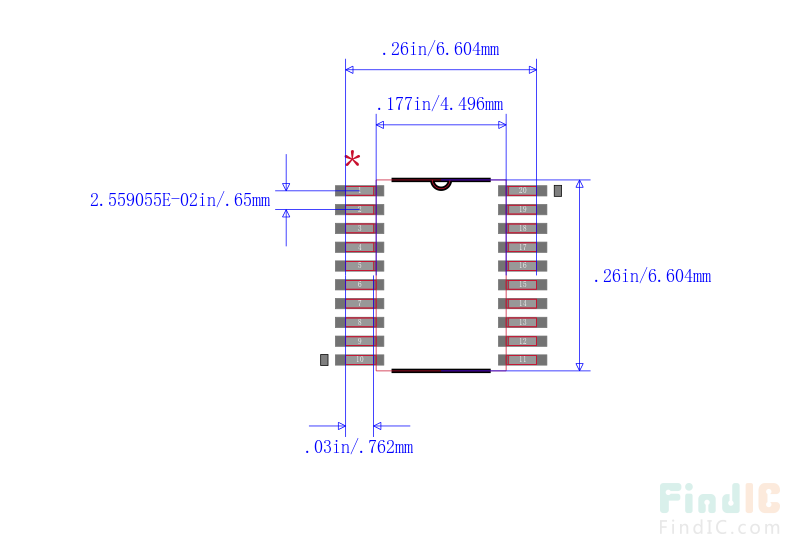

SN74HC245PWT 封装图

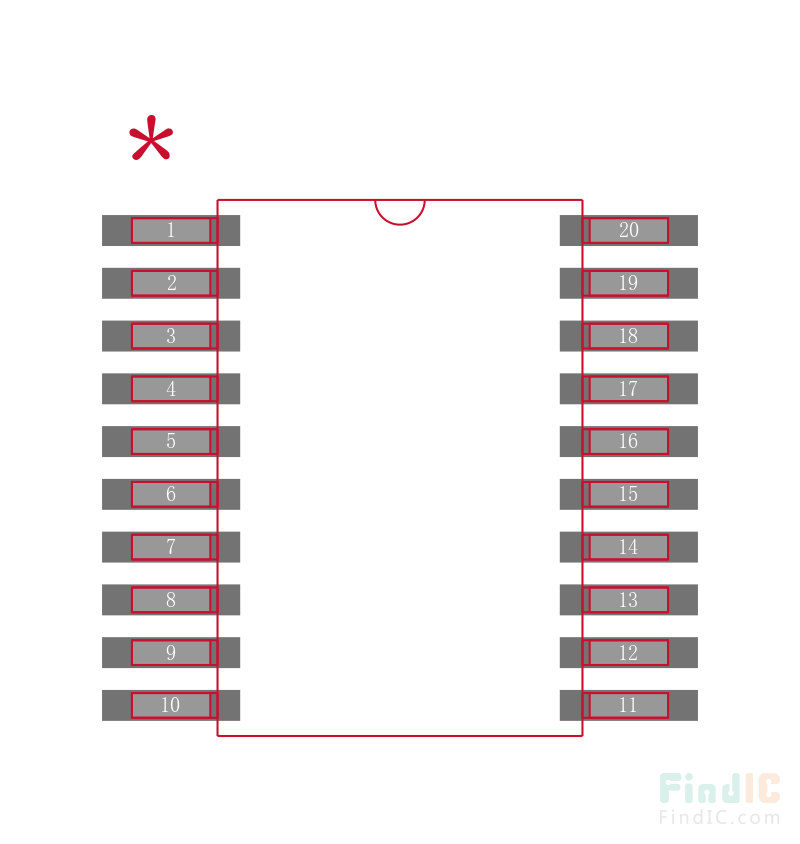

SN74HC245PWT 封装焊盘图
产品概述
TEXAS INSTRUMENTS SN74HC245PWT 收发器, 3态, 非反相, 2 V至6 V, TSSOP-20
Transceiver, Non-Inverting 1 Element 8 Bit per Element 3-State Output 20-TSSOP
得捷:IC TXRX NON-INVERT 6V 20TSSOP
立创商城:SN74HC245PWT
德州仪器(TI):Octal Bus Transceivers With 3-State Outputs
贸泽:总线收发器 Octal Bus Trnscvrs With 3-State Outputs
e络盟:TEXAS INSTRUMENTS SN74HC245PWT 收发器, 3态, 非反相, 2 V至6 V, TSSOP-20
艾睿:Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP T/R
安富利:Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP T/R
Chip1Stop:Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP T/R
Verical:Bus XCVR Single 8-CH 3-ST 20-Pin TSSOP T/R
Newark:# TEXAS INSTRUMENTS SN74HC245PWT Transceiver, 74HC245, 2 V to 6 V, TSSOP-20
