TPS50601MHKHV是一款抗辐射、6.3V、6A同步降压转换器，通过高效率和集成高侧和低侧MOSFET，针对小型设计进行了优化。通过电流模式控制实现了进一步的空间节省，这减少了组件数量，以及高开关频率，减少了电感器的占位面积。输出电压启动斜坡由SS/TR引脚控制，允许作为独立电源或在跟踪情况下运行。通过正确配置使能和开漏电源良好引脚也可以实现电源排序。高侧FET上的逐周期电流限制可在过载情况下保护器件，并通过防止电流失控的低侧源电流限制得到增强。还有一个低侧灌电流限制，可关闭低侧MOSFET以防止过大的反向电流。当芯片温度超过热关断温度时，热关断会禁用该部件。这些器件采用耐热增强型20引脚陶瓷双列直插扁平封装。
产品型号 | TPS50601MHKHV |
描述 | IC REG BUCK可调6A 20CFP |
分类 | 集成电路(IC)，PMIC-稳压器-DC DC开关稳压器 |
制造商 | 德州仪器 |
系列 | SWIFT™ |
打包 | 管 |
工作温度 | -55°C〜150°C(TJ) |
包装/箱 | 20-CDFF |
供应商设备包装 | 20 CFP |
基本零件号 | TPS506 |
TPS50601MHKHV
制造商包装说明 | FP-20 |
状态 | 活性 |
模拟IC-其他类型 | 开关稳压器 |
控制方式 | 电流模式 |
控制技术 | 脉冲宽度调制 |
输入电压标称 | 5.0伏 |
最小输入电压 | 1.6伏 |
最大输入电压 | 6.3伏 |
JESD-30代码 | R-CDFP-F20 |
功能数量 | 1个 |
端子数 | 20 |
最低工作温度 | -55℃ |
最高工作温度 | 125℃ |
最大输出电流 | 6.0安 |
包装主体材料 | 陶瓷，金属密封 |
包装代码 | 高密度FP |
包装等效代码 | FL20，.3 |
包装形状 | 长方形 |
包装形式 | FLATPACK |
座高 | 2.25毫米 |
子类别 | 开关稳压器或控制器 |
安装类型 | 表面贴装 |
切换台配置 | BUCK |
最大开关频率 | 1000.0 kHz |
温度等级 | 军事 |
终端表格 | 平面 |
端子间距 | 1.27毫米 |
终端位置 | 双 |
长度 | 12.7毫米 |
宽度 | 7.38毫米 |
RoHS状态 | 符合RoHS规定 |
水分敏感性水平(MSL) | 1(无限制) |

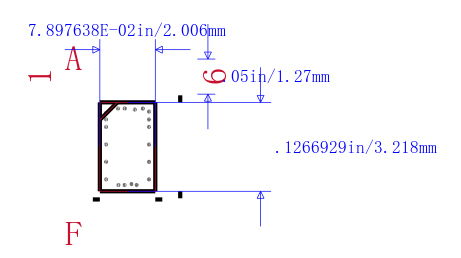

TPS50601MHKHV封装
