OPA4H014-SEP——采用空间增强型塑料的耐辐射 11MHz 低噪声精密 RRO JFET 放大器

元器件信息 2022-12-02 15:45 307 0

基本信息
- 描述：OPA4H014-SEP 是一款低功耗 JFET 输入运算放大器，具有良好漂移性能和较低的输入偏置电流
- 厂商：TI
- 器件类别
  - 精密运算放大器 (Vos<1mV)
- 产品图片

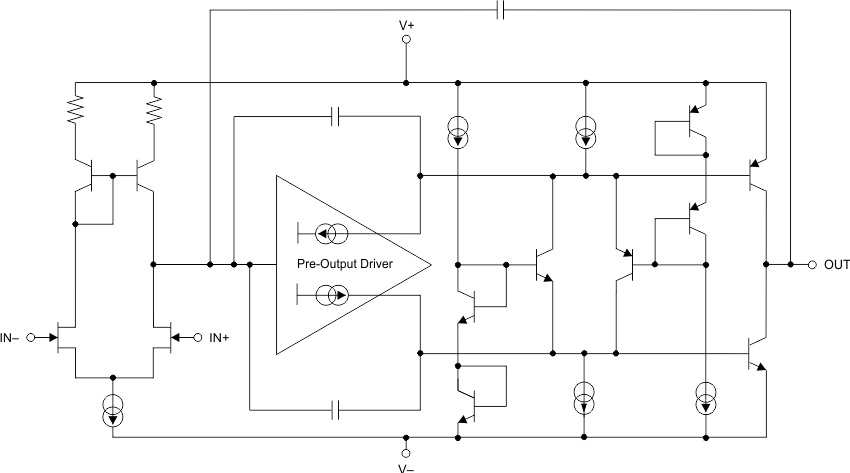

- 产品结构框图
- 产品特性
  - 抗辐射
    - 单粒子锁定 (SEL) 对于 43MeV•cm2/mg 的抗扰度
    - 在 30 krad(Si) 的条件下无 ELDRS
    - 每个晶圆批次的 RLAT 总电离剂量 (TID) 高达 30 krad(Si)
  - 增强型航天塑料
    - Au 键合线和 NiPdAu 铅涂层
    - 采用增强型模塑化合物实现低释气
    - 制造、组装和测试一体化基地
    - 延长了产品生命周期
    - 延长了产品变更通知周期
    - 产品可追溯性
  - 非常低的温漂：1 µV/°C（最大值）
  - 极低的偏移：120 µV
  - 低输入偏置电流：10 pA（最大值）
  - 低噪声：5.1 nV/√Hz
  - 压摆率：20 V/µs
  - 低电源电流：2 mA（最大值）
  - 输入电压范围包括 V– 电源
  - 宽电源电压范围：4.5V 至 18V
- 主要参数
  - 通道数(#)：4
  - 总电源电压 (Max) (+5V=5, +/-5V=10)：18
  - 总电源电压(Min) (+5V=5, +/-5V=10)：4.5
  - Vos (输入失调电压 @ 25 C) (Max) (mV)：0.12
  - GBW(增益带宽积) (Typ) (MHz)：11
  - 电压转换速率(Typ) (V/us)：20
  - 轨到轨输出
  - 失调电压漂移(Typ) (uV/C)：0.35
  - 每通道 Iq (Typ) (mA)：1.8
  - Vn at 1 kHz (Typ) (nV/rtHz)：5.8
  - 共模抑制比(Typ) (dB)：140
  - 工作温度范围 (C)：-55 125
  - 输入偏置电流 (Max) (pA)：10
  - 输出电流(Typ) (mA)：30
  - 架构：FET
  - 失真+噪声 @ 1 kHz (Typ) (%)：0.00005
- 产品应用
  - 卫星运行状况监控和遥测
  - 科学勘探有效载荷
  - 姿态和轨道控制系统 (AOCS)
  - 卫星电力系统 (EPS)
  - 通信负载
  - 雷达成像有效载荷
- 封装
资源链接
- 产品页面
- 数据手册
  - OPA4H014-SEP 采用增强型航天塑料的 11MHz、精密、低噪声、RRO、JFET 运算放大器数据表
- 应用手册
  - Analog Front-End Design with Texas Instruments’ Tooling Landscape
  - 高速数据转换
- 电路设计
  - Radiation-Tolerant, 30-krad, Current Sensing Circuit
- 其它技术交流渠道
  - TI E2E™ 设计支持论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件（链接）
- 评估板信息
  - 评估板型号：DIP-ADAPTER-EVM
    - 评估板图片
    - 评估板介绍：借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。
    - 用户指南
      - DIP Adapter EVM Usage Instructions
  - 评估板型号：DIYAMP-EVM
    - 评估版图片
      - DIYAMP-SC70-EVM
      - DIYAMP-SOT23-EVM
      - DIYAMP-SOIC-EVM
    - 评估板介绍
      - DIYAMP-EVM 是独特的评估模块 (EVM) 系列，可为工程师和 DIY 爱好者提供现实生活中的放大器电路，使您能够快速完成设计概念评估和仿真验证。它采用 3 种行业标准封装选项（SC70、SOT23、SOIC）并提供 12 种流行的放大器配置，包括放大器、滤波器、稳定性补偿以及同时适用于单电源和双电源的比较器配置。
    - EVM用户指南
      - DIYAMP-SC70-EVM
      - DIYAMP-SOT23-EVM
      - DIYAMP-EVM User Guide
      - DUAL-DIYAMP-EVM
- 相关器件
  - 3F替代器件
  - 功能替代器件
  - 伴侣器件
