LM74721-Q1——具有有源整流功能的汽车类无 TVS、低 IQ 反向电池保护理想二极管控制器

元器件信息 2022-12-02 15:49 180 0

基本信息
- 描述：LM74721-Q1 理想二极管控制器可驱动和控制外部背对背 N 沟道 MOSFET，从而模拟具有电源路径开/关控制和过压保护功能的理想二极管整流器。
- 厂商：TI
- 器件类别
  - 理想二极管/ORing 控制器

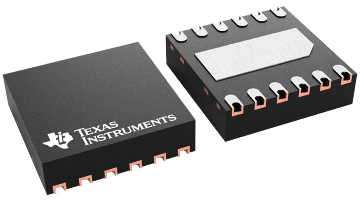

- 产品图片
- 产品引脚图
- 产品结构框图
- 产品特性
  - 具有符合 AEC-Q100 标准的下列特性
    - 器件温度等级 1： –40°C 至 +125°C 环境工作温度范围
    - 器件 HBM ESD 分类等级 2
    - 器件 CDM ESD 分类等级 C4B
  - 3V 至 65V 输入范围
  - 反向输入保护低至 -33V
  - 针对输入的无 TVS 运行集成 VDS 钳位，从而实现符合 ISO7637 标准的脉冲抑制
  - 低静态电流：运行时 35µA（最大值）
  - 3.3µA（最大值）低关断电流（EN = 低电平）
  - 17 mV 阳极至阴极正向压降调节下，理想二极管正常运行
  - 驱动外部背对背 N 沟道 MOSFET
  - 集成型 30mA 升压稳压器
  - 快速响应反向电流阻断：0.5 µs
  - 高达 100 kHz 的有源整流
  - 可调节过压保护
  - 采用节省空间的 12 引脚 WSON 封装
  - 与 LM74720-Q1 引脚对引脚兼容
- 主要参数
  - 输入电压 (Min) (V)：3
  - 输入电压 (Max) (V)：65
  - 特点：使能、线性控制、反向电流阻断、反极性保护
  - Iq (Typ) (mA)：0.032
  - lq（Max）（mA）：0.038
  - IGate source(Typ) (uA)：26.3
  - IGate sink (Typ) (mA)：2.1
  - IGate pulsed (Typ) (A)：2.1
  - 工作温度范围（℃）：-40 to 125
  - VSense reverse (Typ) (mV)：-6.5
  - 受控通道(#)：1
  - 场效应管：外置
  - VGS（最大）（V）：13
- 产品应用
  - 汽车电池保护
    - ADAS 域控制器
    - 摄像头、雷达 ECU
    - 出色的音频放大器
    - 抬头显示
- 封装
资源链接
- 产品页面
- 数据手册
  - LM74721-Q1 具有有源整流特性的无 TVS 低 IQ 汽车类反向电池保护理想二极管控制器数据表
- 应用手册
  - 理想二极管基础知识
  - Active Rectification and Advantages in Automotive ECU Designs
- 模拟设计期刊
  - 汽车反向电池保护设计中的 TVS-less
  - 使用理想二极管控制器实现符合汽车EMC 标准的反向电池保护
- 文章
  - 技术文章
    - 3 ways to design a low quiescent-current (Iq) automotive reverse battery protection system
    - 作者：Dilip Jain
- 其它技术交流渠道
  - TI E2E™ 设计支持论坛
    - LM74721-Q1：将 LM74721用作负载开关，而不使用理想的二极管 FET。
    - 电源管理论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
- 评估板信息
  - 评估板型号
    - LM74721EVM
  - 评估板图片
  - 评估板介绍:LM74721-Q1 理想二极管控制器评估模块
    - 特性
      - 用于输入 TVS 少操作的集成 VDS 钳位
      - 电池反向保护低至 -33 V
      - 可选择驱动两个以共漏极配置反向连接的外部 N 沟道 MOSFET
      - 过压保护选项
      - 满足汽车瞬态抗扰度测试要求
  - 用户指南
    - LM74721EVM: Evaluation Module for LM74721-Q1 Ideal Diode Controller
  - 原理图
- 相关器件
  - TPD1E01B04-Q1
    - ESD 和浪涌保护 IC
  - TPS746-Q1
    - 线性和低压降 (LDO) 稳压器
  - TPS37-Q1
    - 监控器和复位 IC
  - LM63635-Q1
    - 3.5V 至 32V、3.25A 降压转换器（具有扩展频谱）
  - LM5176-Q1
    - 符合 AEC-Q100 标准的 55V 宽输入电压同步 4 开关降压/升压控制器
