ISOUSB111——低发射、全速/低速隔离式 USB 中继器

元器件信息 2022-12-02 15:51 567 0

ISOUSB111点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ISOUSB111 是一款兼容 USB 2.0 的电气隔离式中继器，支持低速 (1.5Mbps) 和全速 (12Mbps) 信号传输速率。
- 厂商：TI
- 器件类别
  - USB 隔离器
- 产品图片
- 产品引脚图
- 产品结构框图
- 产品特性
  - 支持低速 (1.5 Mbps) 和全速 (12 Mbps) 信号传输
  - 自动速度和连接检测
  - 支持 L1（睡眠）和 L2（挂起）低功耗状态
  - 支持 USB On-the-Go (OTG) 和 Type C 双角色端口 (DRP) 设计的自动角色交换
  - 高 CMTI：100 kV/µs
  - VBUS 电压范围：4.25 V 至 5.5 V
    - 3.3 V 内部 LDO
  - 符合 CISPR32 B 类辐射限制
  - 环境温度范围：–40°C 至 +125°C
- 主要参数
  - 隔离等级 (Vrms)：5700
  - 数据速率（最大）(Mbps)：12
  - 工作温度范围 (C)：-40 至 125
  - 浪涌电压能力 (Vpk)：12800
  - CMTI (共模瞬态抗扰度)(kV/µs)：100
- 产品应用
  - USB 集线器、主机、外设和电缆隔离
  - 医疗
  - 工厂自动化
  - 电机驱动器
  - 电网基础设施
  - 电力输送
- 封装
资源链接
- 产品页面
- 数据手册
- 应用手册
  - 使用符合 USB 2.0 标准的低发射 480Mbps 隔离器保护您的设计
  - 使用高速 USB 隔离器上的均衡器设置补偿通道损耗
- 相关文献
  - 隔离式USB中继器
- 其它技术交流渠道
  - TI E2E™ 设计支持论坛
    - ISOUSB111：ISOUSB111与 XISOUSB111 -差异和可用性？
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
      - DWX
      - SOIC (DW)
    - Ultralibrian库文件
- 评估板信息
  - 评估板型号：ISOUSB111DWEVM

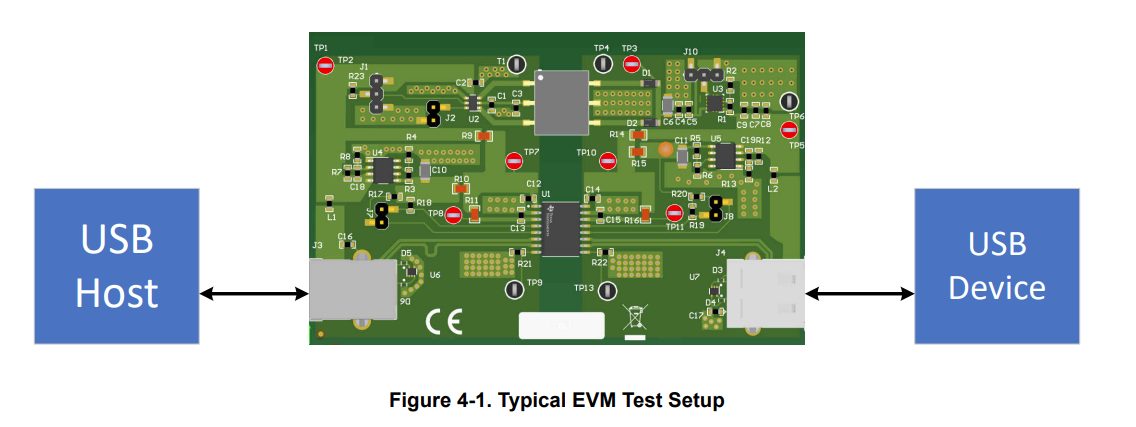

    - 评估板图片
    - 评估板介绍
      - 特性
        高性能 5000VRMS 增强型隔离式 USB 2.0 中继器评估模块
        支持全速/低速
        此 EVM 已经过测试，而且包含用于评估器件 ISOUSB111 所需的配置
    - 用户指南
      - ISOUSB111DWEVM Isolated USB Evaluation Module
  - 评估板型号：ISOUSB111DWXEVM
    - 评估板图片
    - 评估板介绍
      - 特性
        高性能 5000VRMS 增强型隔离式 USB 2.0 中继器评估模块
        支持高速/全速/低速
        此 EVM 已经过测试，而且包含用于评估器件 ISOUSB211 所需的配置
    - 用户指南
      - ISOUSB111DWXEVM Isolated USB Evaluation Module
- 相关器件
  - 功能相似器件
    - ISOUSB211
      - 低发射、高速/全速/低速隔离式 USB 中继器
  - SN6505B
    - 变压器驱动器
  - TPS3702
    - 监控器和复位 IC
  - MSP432E401Y
    - 基于 ARM 的微控制器
  - TPD4E05U06
    - ESD 和浪涌保护 IC
  - TPS7A20
    - 线性和低压降 (LDO) 稳压器
