MAX20303——可穿戴设备电源管理方案

MAX20303点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

• 基本信息
  • 描述：MAX20303为高度集成、可编程电源管理方案，设计用于超低功耗可穿戴应用。器件针对尺寸和效率进行优化，通过延长电池寿命和缩小方案总尺寸，增强最终产品的价值。
  • 厂商：Maxim Integrated
  • 器件类别：电源管理

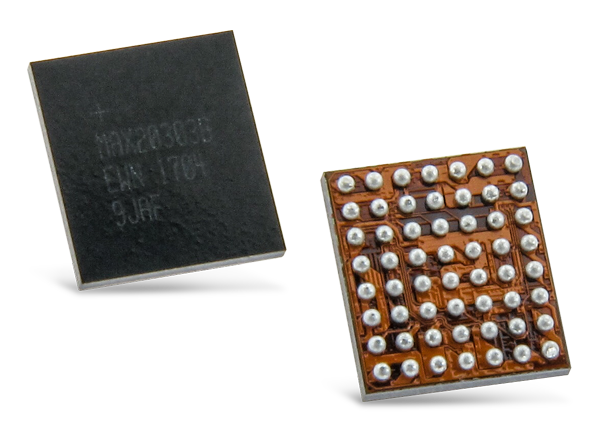

  • 产品图片
  • 产品引脚图
  • 产品结构框图
  • 产品特性
    • 延长电池充电间隔
      • 2个微小IQ Buck调节器(每个小于1µA IQ (典型值))
        • 220mA输出
        • Buck1：0.8V至2.375V，25mV步长
        • Buck2：0.8V至3.95V，50mV步长
      • 微小IQ LV LDO/负载开关(1µA IQ (典型值))
        • 1.16V至2.0V输入电压
        • 50mA输出
        • 0.5V至1.95V输出，25mV步长
      • 微小IQ LDO/负载开关(1µA IQ (典型值))
        • 1.71V至5.5V输入电压
        • 100mA输出
        • 0.9V至4V，100mV步长
        • 微小IQ 升/降压调节器(1.3µA IQ (典型值))
          • 250mW输出
          • 2.5V至5V，100mV步长
      • 易于实现的Li+电池充电
        • 较宽的快充电流范围：5mA至500mA
        • 智能电源选择器
          • 28V/-5.5V容限输入
          • 可编程JEITA电流/电压特性
      • 高度集成，最大程度降低方案的占位面积
        • 安全输出LDO
          • 15mA，CHGIN出现时
          • 5V或3.3V
        • 触觉驱动器
          • ERM/LRA驱动器，带快速启动和断开
          • 自动谐振跟踪(仅限LRA)
        • 支持宽范围显示选项
          • 微小IQ Boost调节器(2.4µA IQ(典型值))
            • 300mW输出
            • 5V至20V，250mV步长
        • 3通道流入电流源
          • 20V容限
          • 0.6至30mA可编程
        • 优化系统控制
          • 上电/复位控制器
          • 可编程按键控制器
          • 可编程电源排序
          • 工厂保鲜模式
          • 片上电压监测电路多路复用器和模/数转换器(ADC)
  • 主要参数
    • VIN (V) (min)：2.7
    • VIN (V) (max)：28
    • # 降压输出：2
    • # 升压输出：2
    • # LDO 输出：2
    • 电池充电器功能：电池充电器、充电定时器、输入电流限制、智能电源。 选择器、热芯片调节、热敏电阻输入、USB输入
    • T (V) (最大值)：3.95
    • 封装/管脚：WLP/56
  • 产品应用
    • IoT
    • 可穿戴设备
  • 封装
• 资源链接
  • 产品页面
  • 数据手册
  • 用户指南
    • MAXREFDES101# Health Sensor Platform 2.0 User Guide
  • 应用笔记
    • Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor
  • 文章
    • 技术文章
      • Take a Weight Off Your Chest with a Wrist-Worn ECG Monitor
      • Achieve Precision Control of Vibration for Wearables
      • Accurate, Wrist-Based Heart-Rate Monitoring—Six Months Faster
      • Got a Wearable Health Design Idea? Here’s How to Make It Accurate
  • 其它技术交流渠道
    • Maxim 支持中心
• 设计工具
  • 库/模型
    • CAD库文件
      • 官网库文件
      • Ultralibrian库文件
      • SnapEDA库文件
  • 评估板信息
    • 评估板型号：MAX20303EVKIT
      • 评估板介绍
        • MAX20303 评估套件 (EV kit) 是一个完全组装和测试的电路，用于评估 MAX20303 可穿戴充电管理解决方案，具有 I2C 兼容性，适用于功能丰富的低功耗可穿戴应用。
      • 数据手册
      • 原理图
    • 评估板型号：MAX20303EVSYS
      • 评估板图片
      • 评估板介绍
        • USB 电源选项
        • 灵活配置
        • 板载 LED 灌电流和电池仿真
        • 输出电压测量的 Sense 测试点
        • 用于触觉波形测量的滤波器测试点
        • 与 Windows® 8/10 兼容的 GUI 软件
        • 完全组装和测试
      • 数据手册
      • 原理图
        •
        •
        •
