LT8350——超低功耗，D 类音频放大器

元器件信息 2022-12-02 15:58 507 0

基本信息
- 描述：SSM6515 是一款完全集成的高效单声道 D 级音频放大器，具有非常适合在无线耳机中使用的数字输入。
- 厂商：ADI
- 器件类别：D类音频放大器

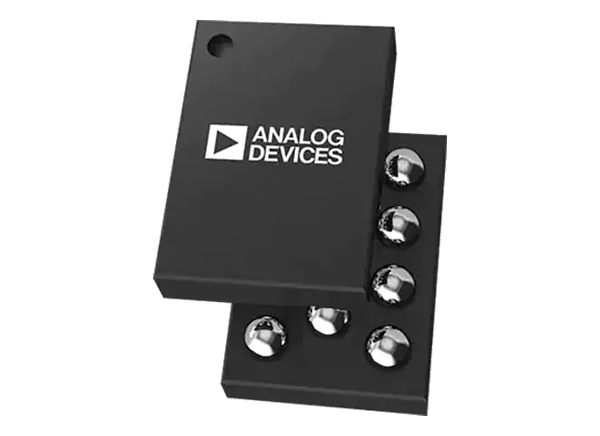

- 产品图片
- 产品引脚图
- 产品结构框图
- 产品特性
  - 灵活的数字增益调整
  - 隔直流高通滤波器（带可编程转折频率）
  - 高性能模式下典型空闲功耗为 1.55 mW
  - 用于降低功耗的低功耗模式
  - 灵活的输出增益限制器和削波
  - 利用零数字输入自动关断
  - 短路保护
  - 爆音与喀哒声抑制
  - 用户可选的超低 EMI 发射模式
  - 上电复位
  - 无滤波器数字输入，具有已针对麦克风驱动器优化的 3 级 Σ-Δ 调频的单声道差分输出 D 类放大器
  - 1.8 V 单电源供电
- 主要参数
  - 80 mW 输出功率，16 Ω 负载，THD + N 为 <0.1%
  - 有效值噪声为 2.57 μV，A 加权信噪比为 113 dB，动态范围
  - 30 mW 时 THD + N 为 0.003%，1 kHz 输出，32 Ω 负载
  - 采用 I2C 控制，具有多达 4 个引脚可选地址，或独立运行
  - 多种串行数据格式
    - 时分复用、I2S 或左对齐从属模式
    - PDM 输入工作频率范围为 2.8224 MHz 至 12.288 MHz
  - 支持 8 kHz 至 768 kHz 的采样率
  - 3.9 μs 延迟，输入为 6 MHz PDM
  - 1.8 V PVDD 电源
  - 1.2 V 至 1.8 V IOVDD 电源
  - 11 球 0.984 mm × 1.444 mm 0.35 mm 间距 WLCSP
- 产品应用
  - 无线耳机
  - 主动降噪耳机
  - 智能手机听筒扬声器
  - 助听器
  - 便携式电子产品
- 领域
  - 可听戴设备和可穿戴设备
  - 个人电子设备
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 文章
  - 技术文章
    - SSM6515超低功耗D类音频放大器解决方案
    - 文章来源：永阜康科技
  - 微信公众号文章
    - 进化论“芯”说丨从0到1再到N，带您回顾主动降噪发展历程
    - 文章来源：亚德诺半导体公众号
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
- 设计参考
  - 参考设计
    - 典型应用电路

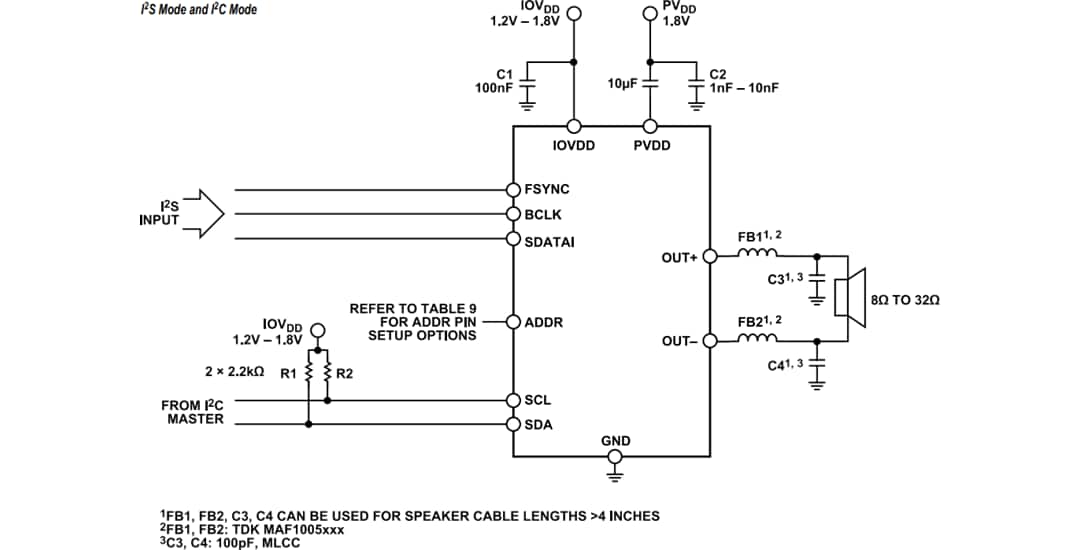

    - 设计简述：图 40 显示了使用单通道的典型应用I2S/TDM 输入和 I2C 控制。 PVDD 电压由外部提供。数字输入数据可以是 2 通道 I2S 或多通道 TDM格式，并且必须在 SAI 控件中选择所需的格式寄存器。上电时，设备保持断电状态，除非处于独立状态模式。要启用放大器，SPWDN 位必须设置为 0。一旦该位设置为 0，放大器将打开并开始输出交换。通过向 SOFT_FULL_RST 写入 1，可以将设备重置为默认设置。通过向 SOFT_RST 写入 1，可以在保持寄存器设置的同时复位器件。默认情况下，高通滤波器被禁用以实现最低功耗和最低延迟。可以通过将 DAC_HPF_EN 寄存器设置为 1 来启用高通滤波器。可以读取故障状态寄存器 0x13 以检查运行期间的任何故障情况
- 评估板信息
  - 评估板型号：EVAL-SSM6515
  - 评估板图片
  - 评估板介绍

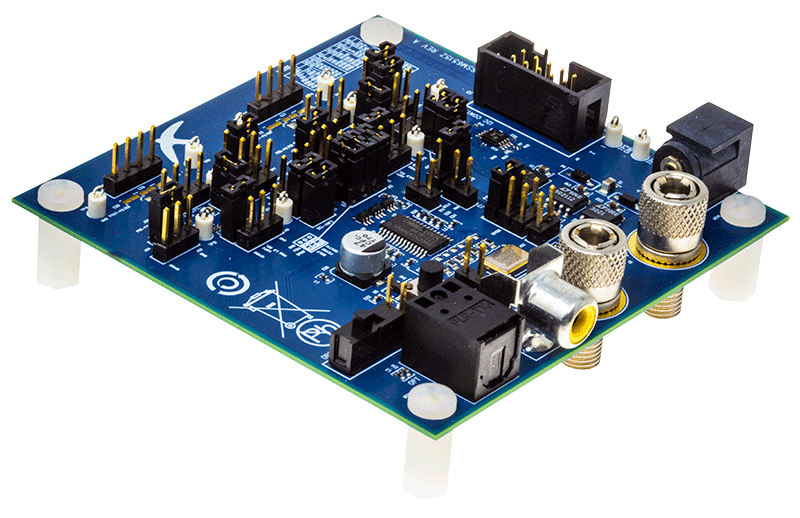

    - VAL-SSM6515Z 提供对 SSM6515 上所有模拟和数字输入/输出的访问。
    - 通过 ADI 公司的SigmaStudio® 软件对SSM6515放大器进行控制
  - 用户手册
  - 原理图
- 类似器件（D类音频放大器）
  - SSM3582A
  - SSM3525
  - SSM3582
  - SSM3515
  - SSM4567
