UC3842A——具有 16V/10V UVLO 和 100% 占空比、温度范围为 0°C 至 70°C 的 30V、1A、500KHz 电流模式 PWM 控制器

元器件信息 2022-12-02 15:59 221 0

UC3842A点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：UCx84xA 系列控制器件是 UCx84x 系列的引脚兼容改进版本。该系列器件提供了控制电流模式或开关模式电源的必要特性，具有许多改进的特性：启动电流小于 0.5 mA，振荡器放电电流调整至 8.3 mA，在 UVLO 期间，输出级可以下沉对于超过 5 V 的 VCC，在低于 1.2 V 时至少 10 mA。
- 厂商：TI
- 器件类别：交流/直流和隔离式直流/直流开关稳压器
- 产品图片

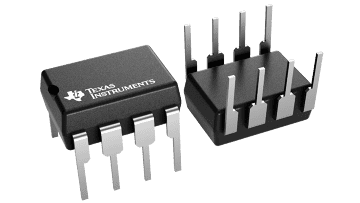

  - PDIP (P)
  - SOIC (D)-14
  - SOIC (D)-8
  - SOIC (DW)-16
- 产品结构框图
- 产品特性
  - 针对离线和 DC-DC 转换器进行了优化
  - 低启动电流 (< 0.5 mA)
  - 微调振荡器放电电流
  - 自动前馈补偿
  - 逐脉冲限流
  - 增强的负载响应特性
  - 具有迟滞的欠压锁定
  - 双脉冲抑制
  - 大电流图腾柱输出
  - 内部修整带隙参考
  - 高达 500kHz 的操作
- 主要参数
  - 拓扑：升压、降压、降压-升压、反激、正激
  - 占空比（最大）（%）：100
  - 供电电压（最大）（V）：28
  - UVLO 阈值开/关 (V)：16/10
  - 特点：可调开关频率、限流、死区时间控制、误差放大器
  - 工作温度范围（℃）：0 to 70
  - 频率（最大）（kHz）：500
  - 栅极驱动 (Typ) (A)：1
- 产品应用
  - 开关模式电源 (SMPS)
  - DC-DC转换器
  - 电源模块
  - 工业电源
  - 电池供电电源
- 封装
  - 封装1（PDIP (P)）
  - 封装2（SOIC (D)）
  - 封装3（SOIC (D)）
  - 封装4（SOIC (DW)）
资源链接
- 产品页面
- 数据手册
- 应用手册
  - 使用 TI 运算放大器调节开关模式电源电流信号
  - Understanding Buck-Boost (Inverting) Power Stages in Switch Mode Power Supplies
  - DN-62 开关电源拓扑电压模式与电流模式
  - UCC38C42 系列高速 BiCMOS 电流模式 PWM 控制器
  - DN-26 UC3842A Low-Cost Start-up and Fault Protection Circuit
  - DN-27 UC1842/UC1842A Family - Summary of Functional Differences
- 技术文章
  - UC3842A datasheet中公式的参数含义
  - UC3842A：关于 UC3842A 最大 VCC 值问题
- 选择指南
  - 电源管理指南 2018
- TI E2E™ 设计支持论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
      - PDIP (P)
      - SOIC (D)-14
      - SOIC (D)-8
      - SOIC (DW)-16
    - Ultralibrian库文件
    - SnapEDA库文件
- 相关器件
  - CSD19534Q5A
    - 采用 5mm x 6mm SON 封装的单路、15.1mΩ、100V、N 沟道 NexFET™ 功率 MOSFET
  - TL431
    - 可调精密并联稳压器
  - LM2903B
    - 工业级双路标准比较器
  - ISO7021
    - 经 ATEX/IECEx 认证的超低功耗两通道数字隔离器
  - LMR36015
    - 4.2V 至 60V、1.5A 超小型同步降压转换器
- 功能相似器件
  - UCC38C42
