OPA2333——1.8V、17µA、2 通道、微功耗、精密、零漂移 CMOS 运算放大器

元器件信息 2022-12-02 16:03 674 0

OPA2333点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：CMOS 型OPAx333系列运算放大器使用专有自动校准技术，以提供极低的失调电压（10µV，最大值），同时随时间推移和温度变化实现接近于零的漂移
- 厂商：TI
- 器件类别：运算放大器
- 产品图片
  - SOIC (D)
  - VSSOP (DGK)
  - SON (DRB)
- 产品结构框图
- 产品特性
  - 低失调电压：10µV（最大值）
  - 零漂移：0.05µV/°C（最大值）
  - 0.01Hz 至 10Hz 噪声：1.1µVPP
  - 静态电流：17µA
  - 单电源供电
  - 电源电压：1.8V 至 5.5V
  - 轨到轨输入/输出
  - 微型封装：SC70 和 SOT23
- 主要参数
  - 通道数：2
  - 总电源电压(Max) (+5V=5, +/-5V=10)：5.5
  - 总电源电压 (Min) (+5V=5, +/-5V=10)：1.8
  - Vos (偏置电压@25 C) (Max) (mV)：0.01
  - GBW (Typ) (MHz)：0.35
  - 特点：EMI硬化，体积小，零漂移
  - 转换率 (Typ) (V/us)：0.16
  - 偏移漂移 (Typ) (uV/C)：0.02
  - 每通道 Iq (Typ) (mA)：0.017
  - 1 kHz 时的 Vn (Typ) (nV/rtHz)：55
  - CMRR (典型值) (dB)：130
  - 工作温度范围（℃）：-40~125
  - 输入偏置电流(Max) (pA)：200
  - 输出电流(Typ) (mA)：5
  - 架构：CMOS
- 产品应用
  - 传感器
  - 温度测量
  - 电子称
  - 医疗仪表
  - 电池供电的仪器
  - 手持测试设备
- 封装
  - 封装1（SOIC (D)）
  - 封装2（VSSOP (DGK)）
  - 封装3（SON (DRB)）
资源链接
- 产品页面
- 数据手册
- 应用手册
  - 失调电压校正方法：激光修整、e-Trim™、和斩波器
  - 用于现场发送器的高性能 16 位 PWM 4-20 MA DAC
  - OPA333/OPA2333 EMI Immunity Performance
  - 高速数据转换
- 文章
  - 技术文章
    - Designing with low-power op amps, part 1: Power-saving techniques for op-amp circuits
    - How to fix your simulations when the macromodel’s voltage noise doesn’t match the datasheet
    - Trimmed or chopped: How do you like your op amp?
- 电子书
  - An Engineer’s Guide to Designing with Precision Amplifiers
  - The Signal e-book: 有关运算放大器设计主题的博客文章汇编
- 电路设计
  - 低功耗、双向电流检测电路
- TI E2E™ 设计支持论坛
  - INA333：INA333－原理图检查
  - OPA233P：高温下的行为
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
      - SOIC (D)
      - SON (DRB)
      - VSSOP (DGK)
    - Ultralibrian库文件
    - SnapEDA库文件
- 设计参考

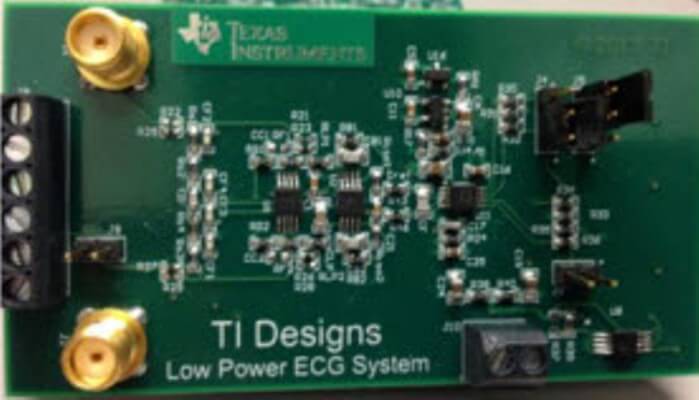

  - 参考设计：TIPD116
    - 参考设计简述：用于 ECG 系统、离散 LEAD I ECG 实现的数据采集模块
    - 原理图
    - Gerber文件
    - 物料清单
    - 成品图片
  - 参考设计：TIPD114
    - 参考设计简述：1KHz 交流、1mW、18 位、1Msps 条件下的数据采集
    - 原理图
    - Gerber文件
    - 物料清单
    - 成品图片
  - 参考设计：TIPD102
    - 参考设计简述：高侧 V-I 转换器，0 至 2 V 输入，0 mA 至 100 mA 输出，1% 精度
    - 原理图
    - Gerber文件
    - 物料清单
    - 成品图片
- 评估板信息
  - 评估板型号：DIP-ADAPTER-EVM
    - 评估板图片
    - 评估板介绍
      - 简化 SMT IC 的原型设计
      - 支持 6 种常见封装类型
      - 低成本
    - 用户指南
  - 评估板型号：DIYAMP-EVM
    - 评估板图片
    - 评估板介绍
      - 3 种封装可供选择：SC70-5、SOT23-5 和 SOIC-8
      - 12 种电路配置可供选择：非反向、反向、有源滤波器、差分放大器、比较器等！
      - 双电源和单电源配置
      - 专为高性能而设计的 PCB：针对每个功能进行了优化
      - 多个接口选项：SMA、接头、试验电路板、线缆
      - 专为 0805 尺寸组件而设计；0603 尺寸友好型
      - PCB 丝网中提供了原理图
      - 适用于输入和输出连接的多种连接器选项：SMA、测试点和线路
    - EVM 用户指南
      - DIYAMP-SC70-EVM
      - DUAL-DIYAMP-EVM
      - DIYAMP-SOT23-EVM
      - DIYAMP-EVM User Guide
- 相关器件
  - TPS62177
    - 具有贪睡模式的 28V、0.5A 降压转换器
  - SN74LVC244A
    - 具有三态输出的 8 通道、1.65V 至 3.6V 缓冲器
  - TMUX1308
    - 具有 1.8V 逻辑电平控制的 5V、8:1、单通道通用多路复用器
  - TPS709
    - 具有反向电流保护和使能功能的 150mA、30V、超低 IQ、低压降稳压器
  - OPA333
    - 1.8V、17µA、微功耗、精密、零漂移 CMOS 运算放大器
- 类似器件
  - OPA333（1.8V、17µA、微功耗、精密、零漂移 CMOS 运算放大器）
  - OPA2333P（GBW 大于 300kHz 的业内极致小尺寸、低功耗、高精度双路运算放大器）
