ADUM4146——利用故障检测米勒钳位的 11 A 高压隔离式双极栅极驱动器

元器件信息 2022-12-02 16:06 539 0

ADUM4146点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ADuM4146 是一款已专门针对碳化硅 (SIC)、金属氧化物半导体场效应晶体管 (MOSFET) 驱动进行优化的单通道栅极驱动器
- 厂商：ADI
- 器件类别：隔离式栅极驱动器
- 产品图片
- 产品引脚图
- 产品结构框图
- 产品特性
  - 11 A 短路拉电流（0 Ω 栅极电阻）
  - 9 A 短路灌电流（0 Ω 栅极电阻）
  - 4.61 A 峰值电流（2 Ω 栅极电阻）
  - 输出功率套件电阻：<1 Ω
  - 输出电压范围高达 30 V
  - VDD2 上存在多个欠压锁定 (UVLO) 选项
    - A 级：VDD2 上的 14.5 V（典型值）UVLO 正向阈值
    - B 级和 C 级：VDD2 上的 11.5 V（典型值）UVLO 正向阈值
  - VDD1 输入电压范围为 2.5 V 至 6 V
  - 去饱和保护
    - 发生去饱和故障时软关断
    - 多种去饱和检测比较器电压
      - B 级：9.2 V（典型值）
      - A 级和 C 级：3.5 V（典型值）
  - 具有栅极感应输入的米勒箝位输出
  - 隔离式故障和就绪功能
  - 低传播延迟：75 ns（典型值）
  - 工作温度范围：−40°C 至 +125°C
  - 爬电距离：8.3 mm（最小值）
  - CMTI：100 kV/μs
- 产品应用
  - SiC/MOSFET/IGBT 栅极驱动器
  - 光伏 (PV) 逆变器
  - 电机驱动器
  - 电源
- 领域
  - 仪器仪表和测量
    - 电动汽车高压传动系统测试
    - 自动化测试设备
  - 工业自动化技术 (IAT)
    - 工业电源
    - 工业机器人技术
    - 工业4.0
  - 通信
    - 无线基础设施
  - 电能
    - 能量存储系统
    - 太阳能逆变器
    - 风轮机
  - ADI与5G
  - 隔离式栅极驱动和检测
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
  - Evaluating the ADuM4146 11 A High Voltage Isolated Bipolar Gate Driver with Fault Detection, Miller Clamp
  - Evaluating the ADuM4146 Single-/Dual-Supply, High Voltage, Isolated SiC Gate Driver with Miller Clamp
- 参考资料
  - 数字隔离器产品选型与资源指南
  - ADuM4146 Isolated SiC Gate Brochure
- 文章
  - 技术文章
    - IBIS建模——第3部分：如何通过基准测量实现质量等级为3级的IBIS模型
- 视频
  - ADI精密隔离式栅极驱动和检测信号链
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
    - SnapEDA库文件
  - IBIS模型
- 设计参考
  - 典型应用电路
- 评估板信息
  - 评估板型号：：EVAL-ADUM4146

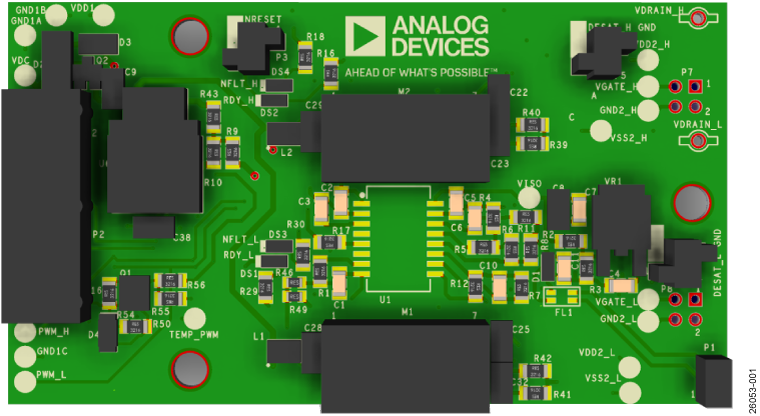

    - 评估板图片
    - 评估板介绍
      - 针对 Wolfspeed SiC MOSFET 和功率模块进行了优化
      - 与 Wolfspeed CIL 测试板和半桥评估板兼容
      - 高频、超快开关操作
      - 输入和输出侧 UVLO
      - 短路保护
      - 直射保护互锁
      - 内部米勒箝位
      - 差分输入可增强抗噪能力
      - 故障和就绪指示灯
      - 隔离式 NTC 热敏电阻测量
    - 使用手册
  - 评估板型号：EVAL-ADuM4146EBZ
    - 评估板图片
    - 评估板介绍
      - 11 A 峰值短路电流
      - 去饱和保护电路
      - 集成米勒箝位
      - CMOS 输入逻辑电平
      - 12 V 至 30 V 输出驱动
      - 支持 TO-220 和 TO-247 开关尺寸
    - 使用手册
- 相关器件
  - ADUM4221-1
  - ADUM4221-2
  - ADUM4221
  - ADUM4122
  - ADUM4137
  - ADUM4138
购买渠道
- 官网样片申请及购买
- 现货分销商网站购买
  - BOM2BUY
  - Digikey
  - Mouser
  - Arrow
- 办事处与代理商
