AD4130-8——具有FIFO和占空比的32 μA、超低功耗、全集成、24位Σ-Δ型ADC

元器件信息 2022-12-02 16:06 226 0

基本信息
- 描述：AD4130-8是一款低功耗、高精度测量解决方案，适用于低带宽电池供电应用。。全集成AFE（模拟前端）包括用于多达16个单端或8个差分输入的多路复用器、PGA（可编程增益放大器）、24位ΣΔ型ADC、片上基准电压源和振荡器、可选滤波器选项、智能序列器、传感器偏置和激励选项、诊断和新增功能以提高电池供电使用寿命（纽扣电池超过5年），即FIFO（先进先出）缓冲区和自动占空比。
  - AD4130-8提供关键的模拟功能，可轻松、有效地连接到用于测量温度、负载和压力的传感器
- 厂商：ADI
- 器件类别：多路复用模数转换器
- 产品图片
- 产品引脚图
- 产品结构功能框图
- 产品特性
  - 采用1.71 V至3.6 V单电源供电
  - 输出数据速率：1.17 SPS至2.4 kSPS
  - 占空比(DCR)：1/4或1/16
  - FIFO缓冲区（256个样本深度）
  - 典型功耗：
    - 32 μA：‘连续转换’模式（增益=128）
    - 5 μA：‘占空比’模式(DCR = 1/16)
    - 0.5 μA：‘待机’模式
    - 0.1 μA：‘关断’模式
  - 无噪声分辨率高达22位（增益=1）
  - 有效值噪声：25 nV rms（1.17 SPS，增益=128）– 48nV/√Hz
  - 带隙基准电压源，漂移最大值为15 ppm/°C
  - 具有轨到轨模拟输入的PGA
  - 自适应传感器接口功能：
    - 用于RTD的可编程匹配激励电流
    - 用于热电偶的片内偏置电压发生器
    - 用于桥式传感器的低端功率开关
    - 传感器开路检测
  - 内部温度传感器
  - 自校准和系统校准
  - 同步50/60 Hz抑制（基于所选的滤波器选项）
  - 通用输出
  - 诊断功能
  - 交叉点多路复用输入
    - 8个差分/16个伪差分输入
    - 具有每通道配置的自动序列器
  - FIFO中断功能，阈值检测
  - 5 MHz SPI接口（3线式或4线式）
  - 提供35引脚2.74 mm × 3.6 mm WLCSP封装
  - 温度范围：-40°C至+105°C
- 产品应用
  - 智能发射器
  - 无线电池和采集器供电型传感器节点
  - 便携式仪器仪表
  - 温度测量热电偶、RTD、热敏电阻
  - 压力测量：桥式传感器
  - 辅助ADC
  - 医疗健康和可穿戴设备
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
- 评估板信息

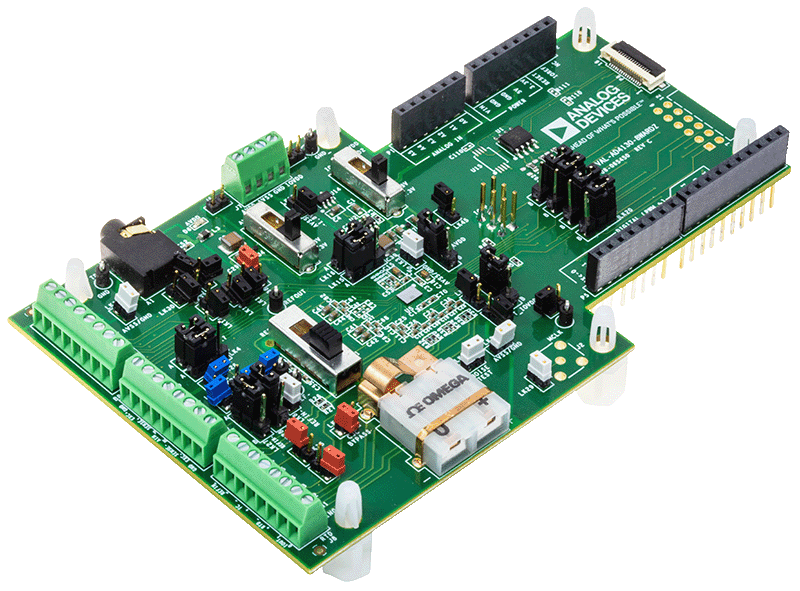

  - 评估板型号：EVAL-AD4130-8
  - 评估板图片
  - 评估板介绍
    - AD4130-8的全功能评估板
    - PC控制结合系统演示平台(EVAL-SDP-CK1Z)
    - PC软件用于控制和数据分析（时域）
    - 独立工作能力
  - 使用手册
  - 软件ACE Software
