ADCA5191——5 MHz至1800 MHz宽带CATV放大器
元器件信息
2022-12-02 16:08
168
0
ADCA5191
点击型号即可查看芯片规格书
芯片规格书搜索工具-icspec
基本信息
描述:ADCA5191是一款中等功率增益模块放大器,可在灵活的偏置范围内提供出色的线性度,支持针对各种应用实现高能效设计
厂商:ADI
器件类别:CATV线路驱动器
产品引脚图
产品结构框图
产品特性
频率范围:5 MHz至1800 MHz
高增益:25.8 dB (1800 MHz)
出色的反向隔离:-37 dB(典型值)
出色的NPR (MER)性能:51 dB(67 dBmV TCP时)
出色的回波损耗:
-18 dB(1218 MHz至1800 MHz)
-20 dB(45 MHz至1218 MHz)
VDD 工作电压:5.0 V至8.0 V
可配置直流电流(总计)范围:250 mA至530 mA
32引脚、5 mm x 5 mm LFCSP封装
产品应用
45 MHz至1800 MHz CATV基础设施放大器系统
5 MHz至700 MHz上游
远程物理层(PHY)
兼容DOCSIS® 3.1和DOCSIS 4.0
封装
资源链接
产品页面
数据手册
用户手册
其它技术交流渠道
ADI技术支持
EngineerZone中文技术论坛
设计工具
库/模型
CAD库文件
官网库文件
Ultralibrian库文件
设计参考
参考设计电路图
参考设计简述
物料清单

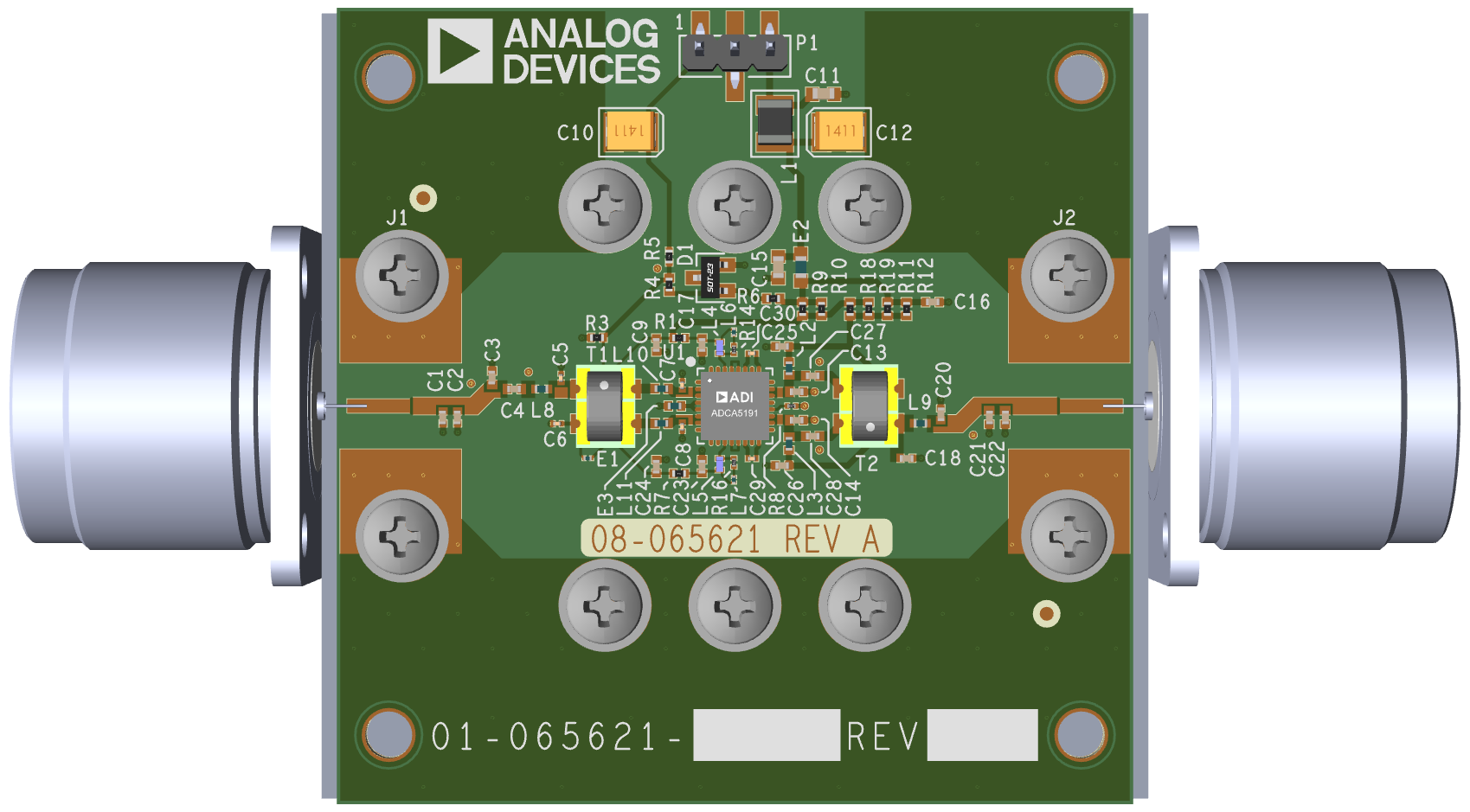

评估板信息
评估板型号:EVAL-ADCA5191
评估板图片
评估板介绍
配备散热器的2层评估板
75 Ω N型RF插头连接器
用户手册
原理图
类似器件
ADCA3270
ADCA3950
ADCA3952
ADCA3990
ADCA3992
购买渠道
官网样片申请及购买
现货分销商网站购买
BOM2BUY
Digikey
Arrow
办事处与代理商
ADI 中国技术支持中心:4006-100-006
Email:china.support@analog.com
