ADA4097-2——50 V、130 kHz、每通道32.5 μA、稳定可靠的Over-The-Top精密运算放大器

元器件信息   2022-12-02 16:08   638   0
  • 基本信息
    • 描述:ADA4097-2均为稳定可靠的单通道/双通道、精密、轨到轨输入/输出运算放大器,输入电压范围为−VS至+VS及以上,在本数据手册中被称为Over-The-Top™。这些器件具有<60 μV的失调电压,<0.3 nA的输入偏置电流(IB),可以使用3 V至50 V的单电源或双电源供电。ADA4097-1/ADA4097-2每通道消耗32.5 μA电源电流。
    • 产品图片
      • ada4097-2-pc.png?la=zh&imgver=1&h=270
      • ada4097-2-pc1.png?la=zh&imgver=1&h=270
      • ada4097-2-pc2.png?la=zh&imgver=1&h=270
    • 产品结构框图ada4097-1_ada4097-2-cdl.png?la=zh&imgver=1&h=270
    • 产品特性
      • 宽共模输入范围: −VS − 0.1 V 至 −VS + 70 V
      • 宽电源电压范围:+3 V至+50 V(测PSRR时电源为±25 V)
      • 低电源电流:32.5 μA(典型值)
      • 低输入失调电压:±60 μV(最大值)
      • 低输入失调电压漂移:±1 μV/°C(最大值,B级)
      • 低输入电压噪声
      • 6 Hz典型1/f噪声转折频率
      • 1000 nV p-p(0.1 Hz至10 Hz,典型值)
      • GBP:130 kHz(fTEST = 250 Hz,典型值)
      • 摆率:0.1 V/μs(ΔVOUT = 4 V,典型值)
      • 低关断电源电流:20 μA(最大值)
      • 低输入失调电流:±300 pA(最大值)
      • 大信号电压增益:120 dB(ΔVOUT = 3.5 V,最小值)
      • 共模抑制比(CMRR):120 dB(VCM = −0.1 V至+70 V,最小值)
      • PSRR:123 dB(VSY = +3 V至±25 V,最小值)
      • 输入过驱时无相位反转
      • ±2 kV HBM和±1.25 kV FICDM
      • 宽工作温度范围:-55°C至+150°C(H级)
      • 为单通道6引脚TSOT和双通道10引脚LFCSP封装提供关断特性
    • 产品应用
      • 工业传感器信号调理
      • 电源电流检测
      • 电池和电源监控
      • 恶劣环境下的前端放大器
      • 4 mA至20 mA变送器
    • 封装
      • 封装28234df9b-7218-11ed-bcc2-b8ca3a6cb5c4.png
      • 封装382e69514-7218-11ed-bcc2-b8ca3a6cb5c4.png
      • 封装4832c9ec4-7218-11ed-bcc2-b8ca3a6cb5c4.png
  • 资源链接
  • 设计工具
    • 评估板信息

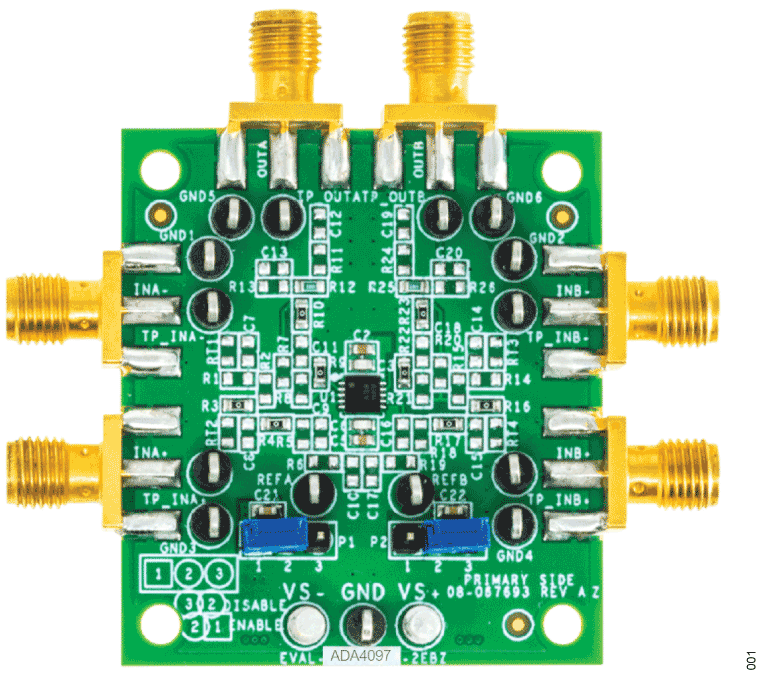

      • 评估板介绍:EVAL-ADA4097-2EBZ 在输入和输出端具有边缘安装的超小型 A 型 (SMA) 连接器,以实现与测试设备或其他电路的高效连接。还包括批量测试点,作为输入和输出的替代选项。优化的 EVAL-ADA4097-2EBZ 接地平面、组件布置和电源,提供了最大的电路灵活性和性能。
