ADPA1106——46 dBm (40 W)、2.7 GHz至3.5 GHz GaN功率放大器

元器件信息 2022-12-02 16:08 539 0

ADPA1106点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ADPA1106是一款氮化镓(GaN)宽带功率放大器，在2.7 GHz至3.1 GHz的带宽内，可提供46 dBm (40 W)和56%的典型功率附加效率(PAE)。ADPA1106在2.7 GHz至3.1 GHz频率范围内具有±0.15 dB的增益平坦度。ADPA1106非常适合脉冲应用，例如航海、气象和军用雷达。
- 厂商：ADI
- 器件类别：功率放大器
- 产品引脚图
- 产品结构框图
- 产品特性
  - 频率范围：2.7 GHz 至 3.5 GHz
  - POUT：dBm 典型值IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
  - 功率增益：25分贝典型与IN = 21 dBm 在 2.7 GHz 至 3.1 GHz
  - 小信号增益：2.7 GHz 到 3.1 GHz 范围内为 34.5 dB（典型值）
  - PAE:56% 典型的 PIN= 21 dBm 在 2.7 GHz 至 3.1 GHz
  - 电源电压：VDD = 50 V 在我DQ= 300 mA，占空比为 10%
  - 32 引脚 5 mm × 5 mm LFCSP_CAV 封装
- 产品应用
  - 航空航天和防务雷达系统
    - 气象雷达
    - 航海雷达
    - 军用雷达
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
- 设计参考
  - 参考设计
- 评估板信息
  - 评估板型号:EVAL-ADPA1106

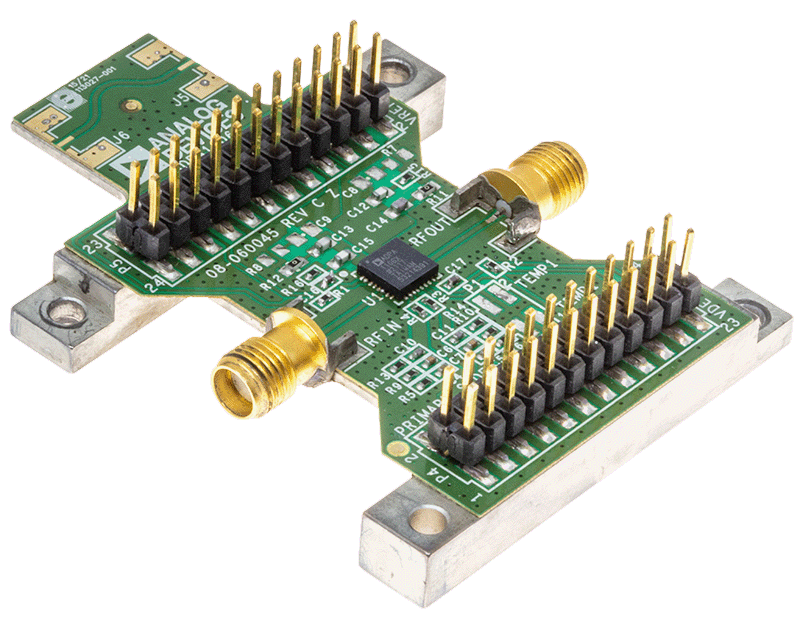

  - 评估板图片
  - 评估板介绍
    - ADPA1106-EVALZ 上的 RFIN 和 RFOUT 端口都接入超小型 A 版本 (SMA) 母头同轴连接器，其各自的射频迹线都有 50 Ω 特性阻抗。ADPA1106-EVALZ 上安装的组件适用于套件的整个工作温度范围。为了校准板的回溯损耗，J6 和 J5 连接器之间具有直通校准路径。接地、电源、栅极控制和检测器输出电压通过 ADPA1106-EVALZ 上的两个 24 引脚接头（P4 和 P5）提供。
  - 优势和特点
    - 带有散热器的 2 层 Rogers 4350B 评估板
    - 端接型、SMA 插孔 RF 连接器
    - 直通校准路径
    - 漏极或栅极脉冲能力
  - 用户手册
  - 评估板设计文件
- 类似器件
  - ADCA3270
  - ADPA1107
  - ADCA3950
  - ADCA3952
