ADN4620——3.75 kV rms 双通道LVDS 2 Gbps隔离器（0 反向通道）

元器件信息 2022-12-02 16:09 376 0

基本信息
- 描述：ADN4620为双通道、信号隔离、低压差分信号（LVDS）缓冲器，工作速率高达2.5 Gbps，抖动极低。
- 厂商：ADI
- 器件类别：隔离式LVDS
- 产品引脚图
- 产品结构框图
- 产品特性
  - 任何数据速率高达 2.5 Gbps 的开关速率，具有低抖动
    - 跨两个通道的总带宽为 5 Gbps
    - 2.15 ns 典型传播延迟
    - 典型抖动：0.82 ps rms 随机，40 ps 总峰峰值
  - 低功耗 1.8 V 电源，采用 3.3 V I/O 电源
  - ±7 kV IEC 61000-4-2 隔绝屏障 ESD 保护
  - 高共模瞬态抗扰度：70 kV/μs（典型值）
  - 安全和法规认证（20 引脚 SSOP 封装）
  - 工作温度范围：−40°C 至 +125°C
- 产品应用
  - 模拟前端隔离
  - 数据平面隔离
  - 隔离式高速时钟和数据链路
  - 多千兆位序列化/反序列化（SERDES）
  - PCB到PCB光学替代（例如，短距离光纤）
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
  - IBIS模型
- 设计参考
  - 参考设计：隔离式模拟前端实现示例（使用ADN4621的隔离式ADAQ23876）
    - 参考设计简述：如图所示两个ADN4621元件隔离了ADAQ23876微模块数据采集解决方案的LVDS接口，包括 800 Mbps 数据、400 MHz 回波时钟和 15 MHz示例时钟。ADN4621的加性相抖动足够低，不影响模数转换器（ADC）即使在隔离采样时钟时也能保持性能。另外实现电流隔离可提高ADC性能通过消除 FPGA/ASIC 中的数字和电源噪声电路。
  - 参考设计：.隔离式串行通信示例（采用ADN4621级联的隔离式串行千兆以太网交换机）
  - 参考设计简述：PCB到PCB连接，甚至电缆接口都可以利用LVDS信令，用于高带宽链路，具有低延迟同步数据传输。序列化千兆以太网连接可以是隔离到稳健的级联以太网或多协议交换机，用于工业控制器通信模块，如图所示。ADN4621隔离1.25 Gbps发送和接收每个节点上两个端口的信号，以创建菊花链拓扑。传播延迟略高于几纳秒，提供了工业自动化和过程所需的低延迟控制。
- 评估板信息
  - 评估板型号：EVAL-ADN4620
  - 评估板图片

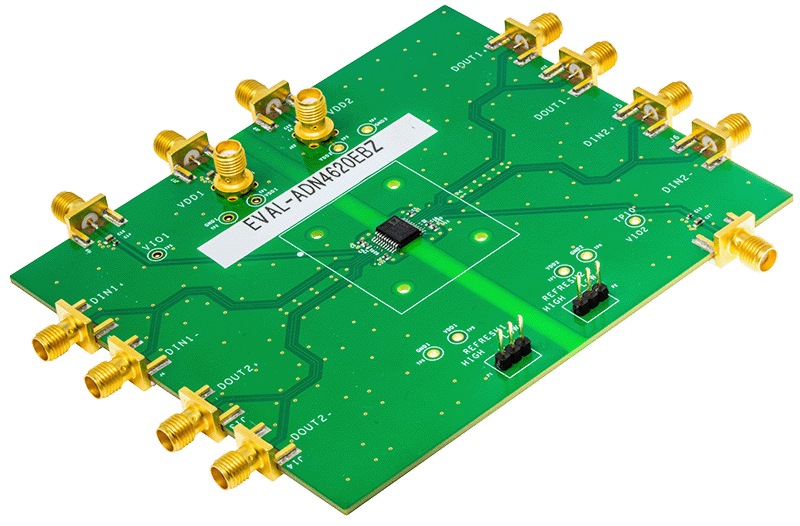

  - 评估板介绍：EVAL-ADN4620EBZ 可快速、轻松地评估 ADN4620/ADN4621 低压差分信号（LVDS）隔离器，无需外部元件。
  - 优势和特点
    - 隔离接地层（逻辑侧和总线侧）
    - 高速布局支持 2.5 千兆位操作和精密抖动测量（随机抖动为 <1 ps rms）
    - 通过 SMA 端子方便地连接
    - 跳线可选刷新模式
    - 所有LVDS接收器上的端接电阻
  - 用户手册
- 类似器件
  - ADN4621
  - ADN4624
  - ADN4656
  - ADN4654
  - ADN4655
  - ADN4650
  - ADN4652
  - ADN4651
