ADG1634L——4.7 Ω RON、四通道开关，兼容1.2 V 和1.8 V JEDEC逻辑

元器件信息 2022-12-02 16:09 478 0

ADG1634L点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ADG1634L是一款单芯片工业CMOS (iCMOS®)，内置四个独立可选的单刀双掷(SPDT)开关。
- 厂商：ADI
- 器件类别：单电源模拟开关和多路复用器
- 产品图片
- 产品结构框图
- 产品引脚图
- 产品特性
  - 整个温度范围内的最大导通电阻：8.2 Ω。
  - 更低失真。
  - VL 电源支持兼容低逻辑电平。
  - 符合1.2 V和1.8 V逻辑电平的JEDEC标准要求。
  - 当数字输入浮动时保证关闭。
  - 24引脚、4毫米× 4 mm LFCSP
- 主要参数
  - 4.7 Ω典型的对电阻±5 V 双电源，25°C
  - 1.2Ω导通电阻平坦度±5 V 双电源，25°C
  - 完全指定在±5 V、12 V、5 V 和 3.3 V
  - ±3.3 V 到 ±8 V 双电源供电
  - 3.3 V 到 16 V 单电源供电
  - VL 供应低逻辑电平兼容性
  - 符合 1.8 V JEDEC 标准
  - 符合 1.2 V JEDEC 标准
  - 轨到轨操作
  - 24 引脚 4 mm × 4 mm LFCSP
- 产品应用
  - 通信系统
  - 医疗系统
  - 音频信号路由
  - 视频信号路由
  - 自动测试设备
  - 数据采集系统
  - 电池供电系统
  - FPGA和微控制器系统
  - 采样保持系统
  - 继电器替代方案
- 领域
  - 仪器仪表和测量
    - 电子测试和测量
    - 精密测量
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
  - IBIS模型
- 设计参考
  - 参考设计
    - 参考设计简述：如图所示为使用ADG1634L的典型应用与 FPGA 或微控制器一起。灵活的 VL 引脚可以是与数字电源电压（VCCO）相连，INx 输入可以是直接连接到数字 IOx 端口，易于使用。
- 评估板信息
  - 评估板型号：EVAL-ADG1634L

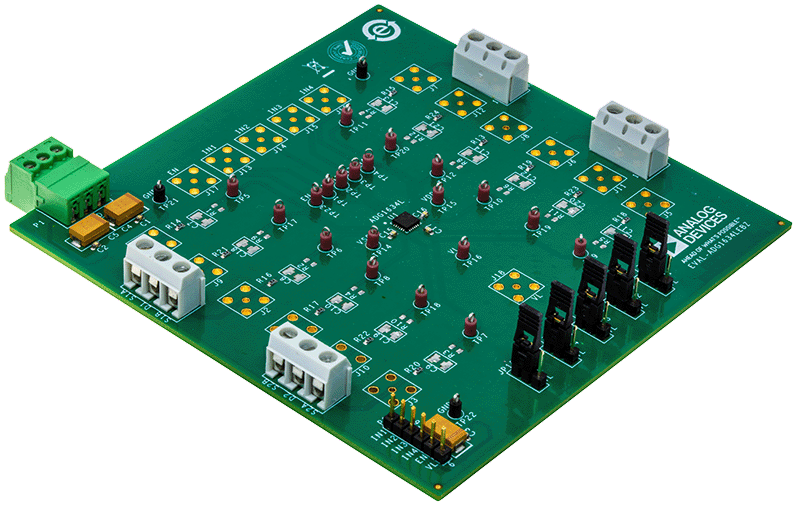

  - 评估板图片
  - 评估板介绍
    - 单列直插式接头为现场可编程门阵列 (FPGA) 或微控制器 1.2 V 或 1.8V 逻辑输入信号提供了灵活性
    - 可用于添加无源元件的 SMD 引脚电阻器或电容器插座
    - SMB 连接器插座为输入和输出信号提供了灵活性
  - 用户手册
  - 原理图&pcb板图
- 类似器件
  - ADG7421F
  - ADG5208F
  - ADG5401F
  - ADG5421F
  - ADGS1414D
  - ADGS1408
  - ADGS1409
