ADPD4200——完整的多模式传感器前端

元器件信息 2022-12-02 16:10 316 0

ADPD4200点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ADPD4200用作完整的多模式传感器前端，可以激励多达4个发光二极管(LED)，并测量多达4路独立电流输入的返回信号。提供12个时隙，每个采样周期可进行12次单独测量。
- 厂商：ADI
- 器件类别：光学混合信号器件
- 产品图片
- 产品结构框图
- 产品特性
  - 多模式模拟前端
  - 4 个输入通道，具有多种工作模式以适应以下测量：PPG、ECG、EDA、阻抗和温度
  - 可同步采样的双通道处理
  - 12 个可编程时隙，适用于同步传感器测量
  - 灵活的输入多路复用，支持差分和单端传感器测量
  - 4个LED驱动器，可同时驱动
  - 灵活的采样速率：0.004 Hz 至 9 kHz（使用内部振荡器）
  - 片内数字滤波
  - SNR：105分贝（100千ΩTIA 增益，100 Hz ODR，80 个脉冲，CPD= 70 oF，0.5 Hz 至 10MHz 带宽）
  - AC 环境光抑制：60 dB 至 1 kHz
  - 总 LED 峰值驱动电流为 400 mA
  - 总系统功耗：30 μW（混合 LED 和 AFE 功率），75 dB SNR 时连续 PPG 测量，25 Hz ODR，100 nA/mA CTR
  - 支持 SPI 通信
  - 512 字节 FIFO 尺寸
- 产品应用
  - 可穿戴健康和健身监测器：心率监测器(HRM)、心率变异性(HRV)、压力、血压估计、SpO2、水合作用和身体组成
  - 工业监控：CO、CO2、烟雾和气雾剂检测
  - 居家病人监护
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- Product Information
  - ADPD4200 Business Promotion
  - ADPD4200 Technical Promotion
- 文章
  - 技术文章
    - ADI的这两款音频“黑科技”在2021（春季）亚洲蓝牙耳机展上刷屏啦~
      - Admin_ADI
  - 微信公众号文章
    - ADI新品来袭！Hybrid ANC、PPG脉搏波、ECG心电图检测、辅听功能、Voice-wake up全都有！
    - @6月上海见！ADI带来2款高效DSP+1款健康检测芯片
- 其它技术交流渠道
  - ADI技术支持
  - EngineerZone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
- 评估板信息
  - 评估板型号：EVAL-ADPD4200

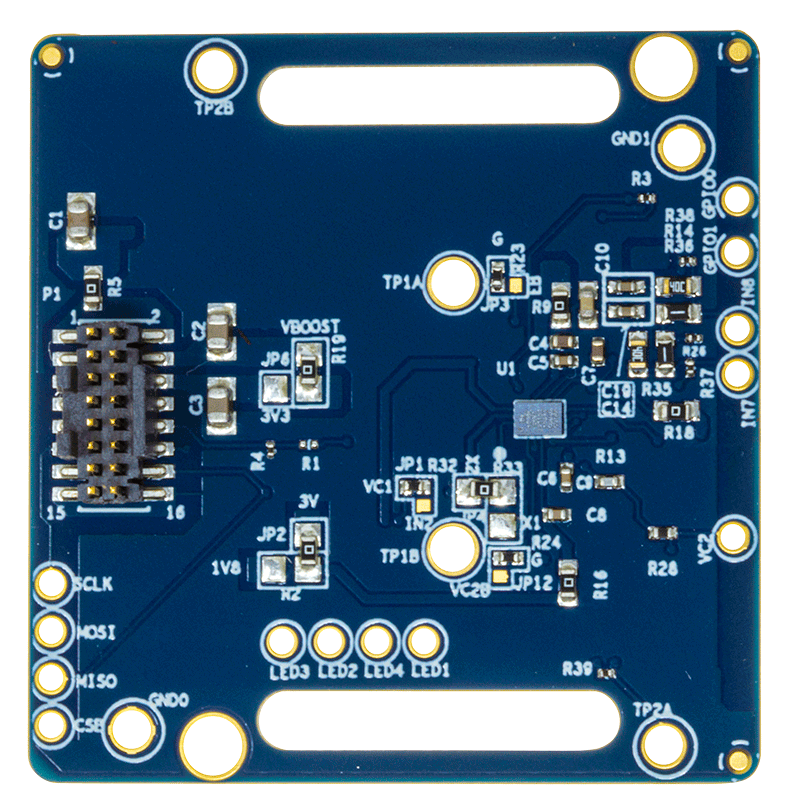

  - 评估板图片
  - 评估板介绍
    - EVAL-ADPD4200Z-PPG 评估板为用户提供了一种评估 ADPD4200 光度前端的简单方法。EVAL-ADPD4200Z-PPG 评估板为生命体征监测应用（特别是基于手腕的光电容积脉搏波 (PPG)）实现了简单的分立式光学设计。
  - 使用手册
  - 原理图
- 相关器件
  - ADAL6110-16
  - ADPD4100
  - ADPD4101
  - ADPD4000
  - ADPD4001
  - ADPD1081
