ADA4851——低噪声运算放大器

元器件信息 2022-12-02 16:11 235 0

基本信息
- 描述：低成本、高速、电压反馈型、轨到轨输出运算放大器。【ADA4851-1（单通道）、ADA4851-2（双通道）和ADA4851-4（四通道）】
- 厂商：亚德诺
- 器件类别：运算放大器
- 产品图片
  - ADA4851-1
  - ADA8451-2
  - ADA8451-4
- 产品结构框图
  - ADA4851-1
  - ADA8451-2
  - ADA8451-4
- 产品特性
  - 高速
    - 130 MHz，−3 dB 带宽
    - 375 V/μs 压摆率
    - 55 ns 建立时间至 0.1%
  - 出色的视频规格
    - 0.1 dB 平坦度：11 MHz
    - 差分增益：0.08%
    - 差分相位：0.09°
  - 额定电源电压：+3 V、+5 V和±5 V
  - 轨到轨输出
    - 输出摆幅至任一供电轨的60 mV以内
  - 低失调电压：0.6 mV
  - 宽电源电压范围：2.7 V 至 12 V
  - 低功耗：每个放大器2.5 mA
  - 省电模式
  - 采用节省空间的封装：
    - 6 引脚 SOT-23、8 引脚 MSOP 和 14 引脚 TSSOP
  - 完全符合 AEC-Q100 标准（ADA4851-2W 和 ADA4851-4W）
- 产品应用
  - 汽车信息娱乐系统
  - 汽车驾驶员辅助系统
  - 消费类视频
  - 专业视频
  - 视频切换器
  - 有源滤波器
  - 时钟缓冲器
- 封装
  - 封装1（ 6-Lead Small Outline Transistor Package [SOT-23] ）
  - 封装2（ 8-Lead Mini Small Outline Package [MSOP] ）
  - 封装3（ 14-Lead Thin Shrink Small Outline Package [TSSOP] ）
资源链接
- 产品页面
  - ADA4851-1
  - ADA8451-2
  - ADA8451-4
- 数据手册
- 应用说明
  - 采用放大器ADA4851-1和视频解码器ADV7180的低成本差分视频接收器
  - 用输入钳位放大器取代输出钳位运算放大器
  - 单电源应用中的偏置和去耦运算放大器
- 文章
  - 技术文章
    - Inexpensive High-Speed Amplifiers Make Flexible Clock Buffers
    - 作者名字：John Ardizzoni
- 其它技术交流渠道
  - ADI技术支持
  - ADI中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
      - ADA4851-1
      - ADA8451-2
      - ADA8451-4
    - Ultralibrian库文件
    - SnapEDA库文件
- 评估板信息
  - 评估板型号：EVAL-HSAMP-1
    - 评估板介绍
      - 支持快速试验板/原型设计
      - 用户定义的电路配置
      - 边缘安装的超小型 A 版（SMA）连接器
      - 规定易于连接到测试设备和其他电路
    - 用户指南
      - 用于单引脚、8引脚LFCSP运算放大器的通用评估板
      - 用于单通道、高速运算放大器的评估板，采用5引脚SOT-23和6引脚SOT-23封装
      - 8引脚SOIC放大器评估板用户指南
      - 用于单通道高速运算放大器（8引脚SOIC和裸露焊盘）的评估板
      - 通用评估板，用于采用SC-70封装的单通道高速运算放大器
      - 用于单通道、高速运算放大器的评估板（8引脚、SOIC，带专用反馈引脚和裸露焊盘）
  - 评估板型号：EVAL-HSAMP-2

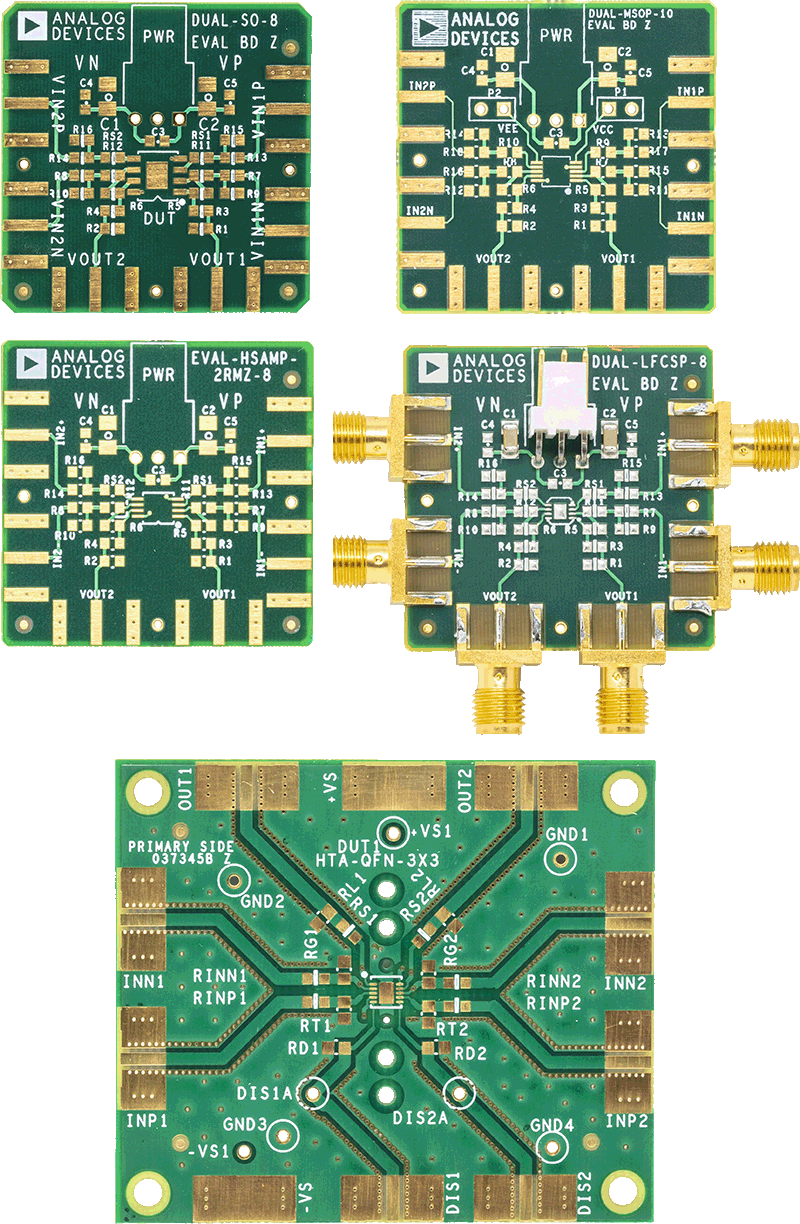

    - 评估板图片
    - 评估板介绍：通用型双通道高速放大器评估板为裸板，允许用户快速完成各种运算放大器电路的原型设计，从而较大程度地降低风险，加快产品上市
    - 用户手册
      - Universal Evaluation Board for Dual High Speed Op Amps Offered in 8-Lead MSOP
      - Universal Evaluation Board for Dual High Speed Op Amps Offered in 10-Lead, 3 mm × 3 mm LFCSP
      - 双通道、高速运算放大器10引脚MSOP封装的通用评估板
      - Universal Evaluation Board for Dual High Speed Op Amps Offered in 8-Lead 3 mm × 3 mm LFCSP
      - SOIC封装的双通道高速运算放大器通用评估板
- 相关器件
  - ADA4891-1
  - ADA4891-2
  - ADA4891-4
购买渠道
- 官网样品申请及购买
  - ADA4851-1
  - ADA8451-2
  - ADA8451-4
- 现货分销商网站购买
  - BOM2BUY
  - Digikey
  - Mouser
  - Arrow
  - Element14
- ADI办事处与代理商
  - ADI 中国技术支持中心：4006-100-006
  - Email：china.support@analog.com
