英飞凌科技TLE92464ED评估板的介绍、特性、及应用

TLE92464ED 点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

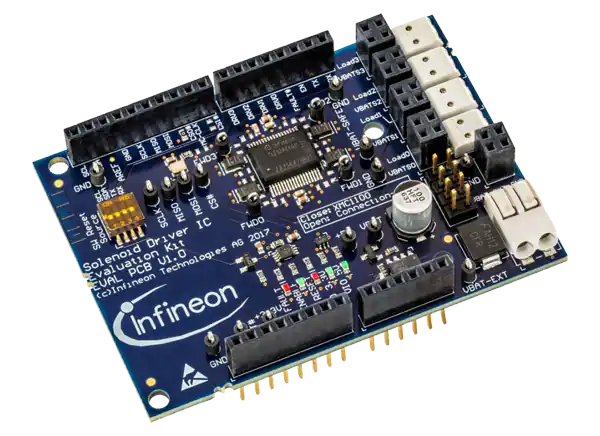

英飞凌技术公司的TLE92464ED评估板(tle92464edvalboardtobo1)是一个演示和开发平台的TLE92464ED电磁驱动器。TLE92464ED是一款灵活的单片四通道螺线管驱动IC，设计用于控制自动传动、电子稳定控制和主动悬挂应用中的四个线性螺线管。该装置集成了驱动晶体管和电流传感电阻，以减少外部组件的数量。TLE92464ED符合ISO 26262标准，达到ASIL C安全级别。

英飞凌技术公司的TLE92464ED评估板包括预安装在PG-DSO-36-72包中的TLE92464ED以及所有所需的外部组件。评估板的设计基于Arduino的形状因素，使其能够轻松地由Arduino兼容的微控制器板控制，如Arduino UNO或英飞凌技术的XMC1100 Boot Kit, XMC4700/XMC4800 Relax Kits，或KITA2GTC375 AURIX ShieldBuddy。

特性

• 预安装的TLE92464ED在PG-DSO-36-72包

• Arduino的外形因子可以使用Arduino兼容的微控制器板

• 4x ICC/PI输出用于电磁阀连接

• 状态led(启用，复位，故障)

• 5V电源，连接微控制器板提供的PC

• 时钟由板载2MHz振荡器或微控制器板提供

必需的设备

• 兼容arduino的微控制器板(不含)

• 有USB接口和GUI软件的PC

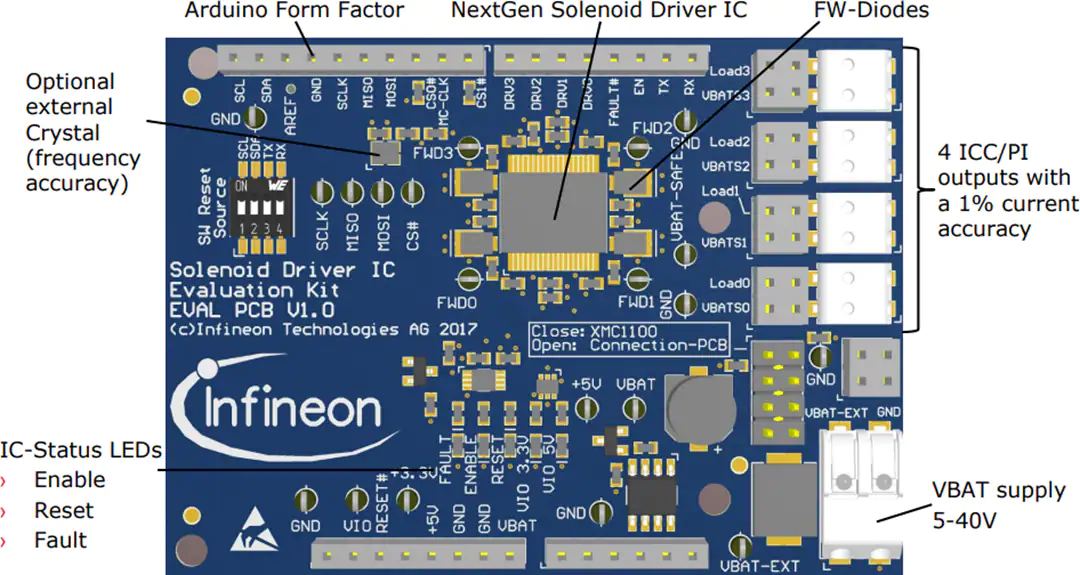

板布局

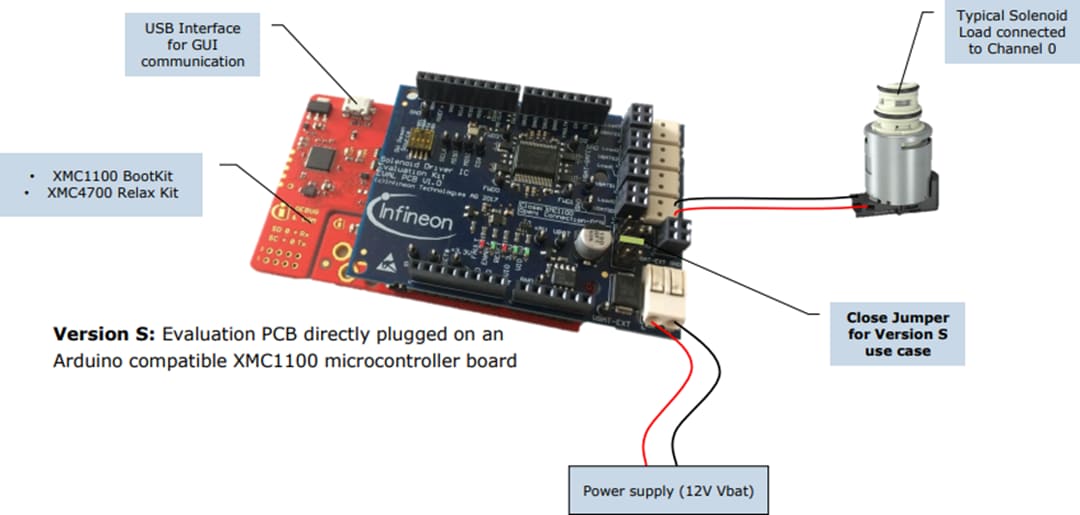

设置示例
