DRV8235 点击型号查看芯片规格书
Texas Instruments(德州仪器) 芯片规格书大全
德州仪器DRV8235有刷直流电机驱动器提供集成的调速，失速检测，电流感测输出，电流调节和保护电路。高性能集成h桥电机驱动器使用电机电压和电流数据来调节电机速度或电压，从而消除了对外部传感器检测速度的潜在需求。该特性减小了电路板尺寸和设计复杂性，节省了整体系统成本。集成调速保持恒定的电机速度在不同的输入电源电压，最大限度地减少电流消耗和节省电力随着时间的推移。在具有各种负载条件或依赖电池供电的应用中，这种维护是必不可少的，其中输入电压不是恒定的。软启动和停止允许控制接通和关闭时间，减少大涌流，以保护电机绕组免受损坏，从而扩大系统的可靠性和寿命。
内部电流镜加强电流传感和调节。这种实现消除了对大功率分流电阻的需求，节省了电路板面积，降低了系统成本。IPROPI电流感测输出允许微控制器检测电机失速或负载条件的变化。使用VREF引脚，该设备可以在启动和高负载事件期间调节电机电流，而无需与微控制器交互。TI DRV8235支持无传感器电机失速检测并向微控制器报告。
n通道h桥有刷直流电机驱动器
4.5V至38V工作电源电压范围
集成电压和速度调节
软启动和停止功能的涌流保护
600毫欧 R(DS(on))(高侧+低侧)
高输出电流能力，峰值3.7A，有效值2A
PWM与I(2)C控制接口
I(2)C寄存器上的配置和诊断
多从动器操作支持
支持标准和快速I(2)C模式
支持3.3V、5V逻辑输入
集成电流传感和电流调节
模拟电流检测输出(IPROPI)
内部充电泵100%占空比
低功耗休眠模式，最大休眠电流小于1μA，电池寿命长

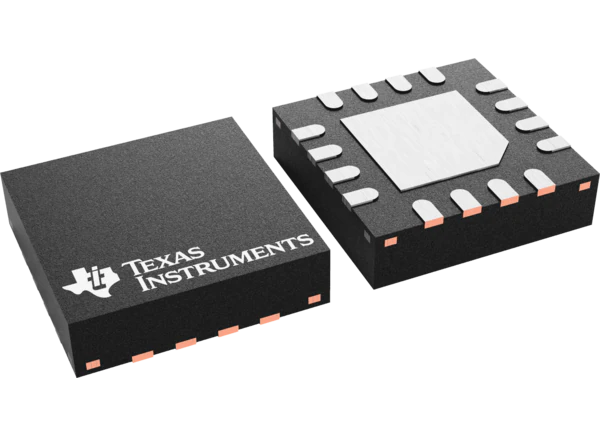

封装小，占地面积小，16引脚WQFN带PowerPAD ，3mm x 3mm
综合保护功能
虚拟机欠压锁定(UVLO)
过流保护(OCP)
热停机(TSD)
失速检测
过压保护(OVP)
打印机
真空机器人
洗衣机和烘干机
健身机
咖啡机
POS打印机
电子病床和病床控制
