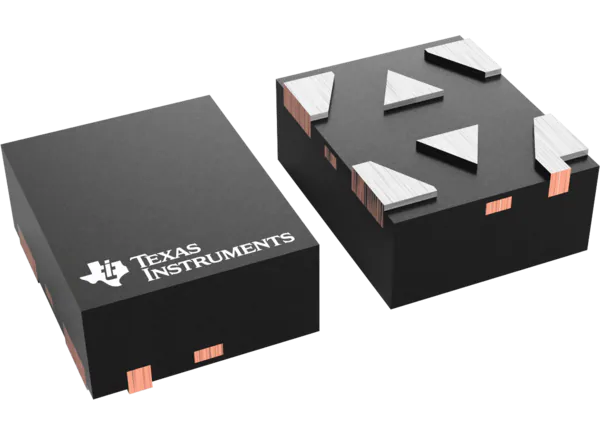

德州仪器LSF0002自动双向转换器的介绍、特性、及应用

LSF0002  点击型号查看芯片规格书

Texas Instruments(德州仪器) 芯片规格书大全

芯片规格书搜索工具-icspec

德州仪器LSF0002自动双向转换器不需要DIR引脚，允许最小的系统工作(PMBus, I(2)C, SMBus等)。LSF0002在≤30pF电容负载下支持高达100MHz的上转换和大于100MHz的下转换，在50pF电容负载下支持高达40MHz的上转换或下转换，这使得LSF0002可以支持更多的消费者或电信接口(MDIO或SDIO)。

TI LSF0002自动双向转换器在I/O端口上实现5V公差，这使其与工业和电信应用中的TTL电平兼容。LSF0002可以设置不同的电压转换水平，这使得它非常灵活。与LSF0x0x不同，LSF0002不需要VREF_A和VREF_B电源，也不需要200k欧姆偏置电阻。LSF0002采用V(BIAS)引脚，通过在被转换的I/ o处偏置到与较低电源相同的电压来实现转换。

特性

• 提供双向电压转换，没有方向引脚

• 在≤30pF电容负载下支持高达100MHz的上平移和大于100MHz的下平移，在50pF电容负载下支持高达40MHz或下平移

• 允许电压级之间双向转换


  • 0.95v↔1.8/2.5/3.3/5v

  • 1.2v↔1.8/2.5/3.3/5v

  • 1.8v↔2.5/3.3/5v

  • 2.5v↔3.3/5v

  • 3.3v↔5v

• 待机电流小

• 5V容错I/O端口，支持TTL

• 低R(ON)提供较小的信号失真

• EN = Low的高阻抗I/O引脚

• 流动引脚易于PCB跟踪路由

• 锁存性能大于100mA / JESD 17

• 工作温度范围-40℃~ 125℃

应用程序

• 电信基础设施中的GPIO、MDIO、PMBus、SMBus、SDIO、UART、I(2)C等接口

• 企业系统

• 通信设备

• 个人电子产品

• 工业应用
