单片电源系统(MPS) MPM54313 16V三3A电源模块的介绍、特性、及应用

MPM54313   点击型号查看芯片规格书

MPS(芯源微)芯片规格书大全

芯片规格书搜索工具-icspec

MPS (Monolithic Power Systems) MPM54313 16V Triple 3A电源模块是完全集成的电源模块，具有三个3A输出和一个I(2)C接口。单片电源系统(MPS) MPM54313模块包括上电/下电顺序控制，可配置软启动，补偿和各种保护阈值。该器件的恒定时间(COT)控制确保了快速的瞬态响应。输出电压(V(OUT))可以使用I(2)C总线调整或通过多时间可编程(MTP)存储器预置。电源的开/关顺序也可以通过MTP配置或通过I(2)C总线实时控制。

特性

• 宽4V至16V输入电压(V(IN))范围

• 超快速瞬态响应的自适应恒时(COT)控制

• 并联无源或有源电流平衡

• I(2) c可配置输出电压(V(OUT))

• 可配置500kHz至1000kHz开关频率(f(SW))

• 差分V(OUT)遥测

• 精确的V(OUT)，输出电流(I(OUT))和结温(T(J))通过I(2)C监测

• 开漏功率良好(P(G))指示

• 可配置I(2)C从站地址

• 可选脉冲频率调制(PFM) /脉冲宽度调制(PWM)

• 模式，通过I(2)C可调频率

• Pre-biased启动

• 过流保护(OCP)、欠压保护(UVP)、欠压锁定(UVLO)、热关机和过压保护(OVP)

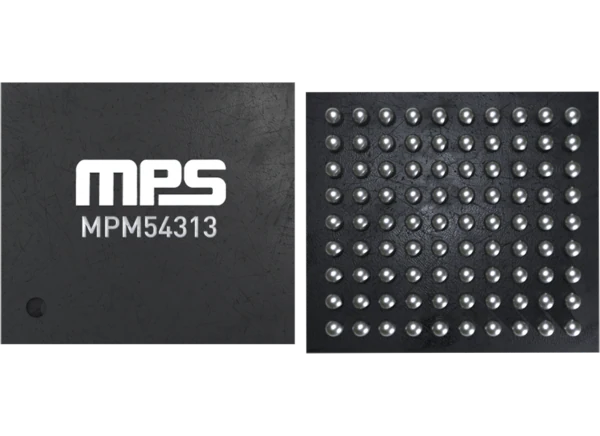

• 提供BGA (8mm x 9mm x 2.58mm)封装

应用程序

• FPGA和ASIC电源

• 网络和电信

• 光模块电源

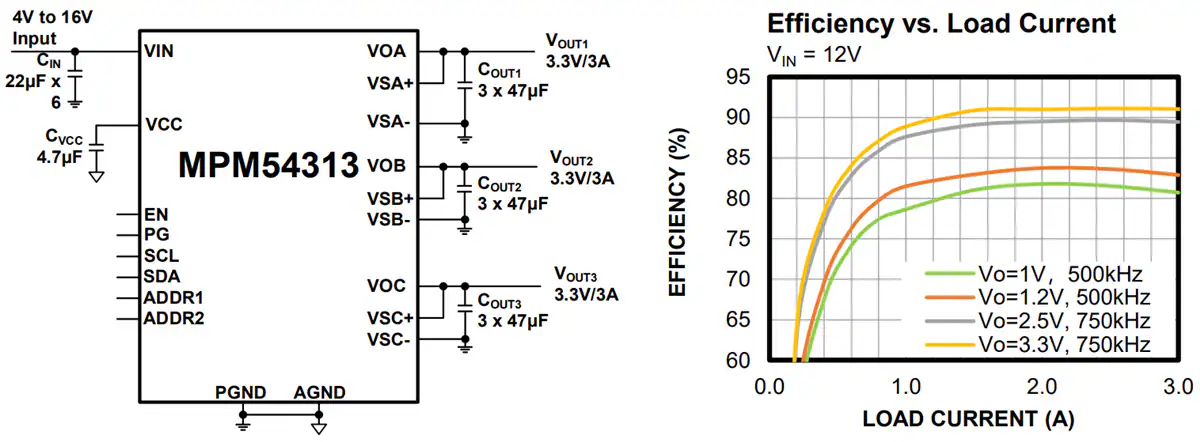

典型的应用程序
