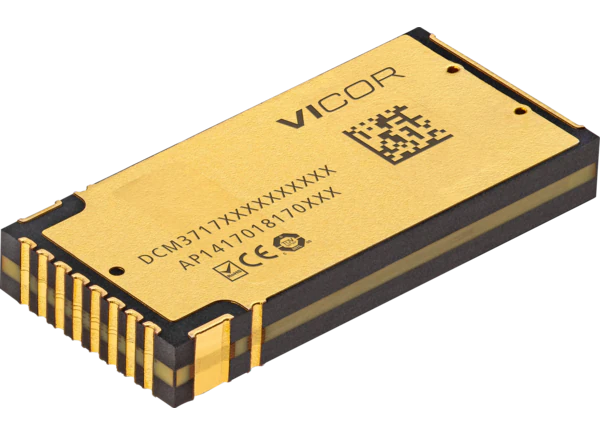

Vicor DCM3717高密度48V DC-DC转换器是48V负载点非隔离，稳压DC转换器，具有40V(DC)至60V(DC)的宽输入电压范围。DCM3717转换器是用更高效的48V总线桥接传统12V系统的理想选择。这些转换器采用SM-ChiP封装配置，并利用专利的零电压开关(ZVS)降压升压稳压器级，其次是正弦幅度转换器(SAC )。DCM3717转换器提供灵活的热管理选项，具有低顶部和底部热阻抗以及其他功能，包括短路检测，温度关闭和变频操作。

模块化DCM转换器独立使用或与下游负载点(PoL)产品一起使用，支持高效的功率分配，提供卓越的电力系统性能和各种电源到PoL的连接。Vicor DCM3717 DC-DC转换器是数据中心应用、高性能计算系统(HPC)、轻度混合动力和自动驾驶汽车以及工业系统的理想选择。

特性

• PMBus 兼容遥测

• Non-isolated设计

• 内部电压、电流、温度关机

• 可并行多达四个单元

应用程序

• 工业

• 自动测试设备

• 机器人

• 汽车

• 数据中心

规范

• 40V(DC) ~ 60V(DC)输入范围

• 10V(DC)至12.5V(DC)可调输出范围

• 97%峰值效率

• 大于1MHz的开关频率

• 36.7mm x 17.3mm x 5.2mm SM-ChiP封装

• 温度范围-40℃~ +125℃

• DCM3717S60D13K0TN1

  • 连续工作功率可达1000W

  • 瞬时峰值可达1100W或90.2A

• DCM3717S60E13G5TN1

  • 连续工作功率可达750W

  • 最高可达900W或74A的暂态峰值
