Allegro MicroSystems CT455 XtremeSense TMR非接触式电流传感器是高带宽和低噪声传感器，可用于消费者，企业和工业应用的高精度电流测量。校准后，这些电流传感器在电源电压和温度下的总误差输出小于±1%。CT455非接触式电流传感器还提供用户可编程版本，允许对偏置和增益进行线端校准。这些电流传感器结构紧凑，设计简单，并配备滤波功能，以减少输出引脚上的噪声。

CT455非接触式电流传感器具有大于-50dB的有效共模抑制，1MHz带宽，小于300ns响应时间和3.3V或5V供电电压范围。这些电流传感器采用8引脚SOIC封装和低调的行业标准8引脚TSSOP封装组装，符合绿色和rohs标准。典型应用包括太阳能/逆变器，电池管理系统，工业设备，电能表，电源调节器和DC/DC转换器。

特性

• 用户可编程字段范围:

  • 6吨至8吨

  • 12吨至48吨

• 预设磁场范围:

  • 0吨至6吨

  • ±6吨

  • 0吨至12吨

  • ±12吨

  • 0吨至24吨

  • ±24吨

  • ±48吨

• 优化高dV/dt应用

• 线性模拟输出电压

• 1 mhz带宽

• 响应时间小于300ns

• 3.3V或5V供电电压范围

• 低噪音性能

• 方案选择:

  • 8-lead TSSOP

  • 8-lead SOIC

应用程序

• 太阳能/发电逆变器

• 电池管理系统

• 工业设备

• 电能表

• 权力护发素

• 直流/直流转换器

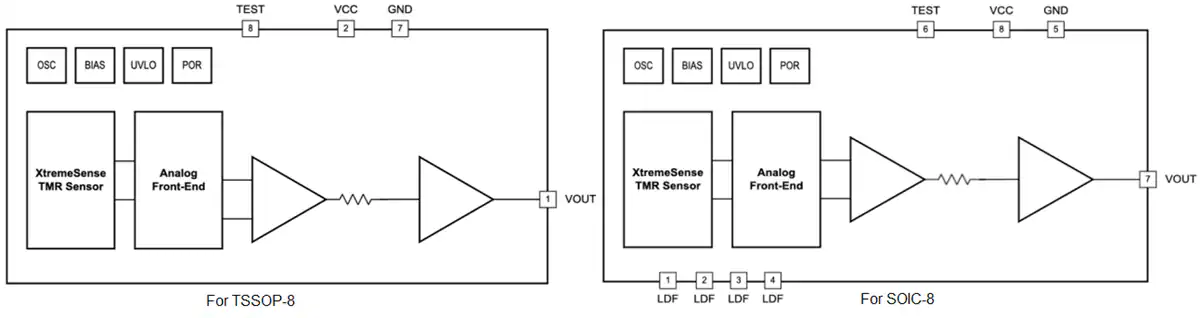

功能框图

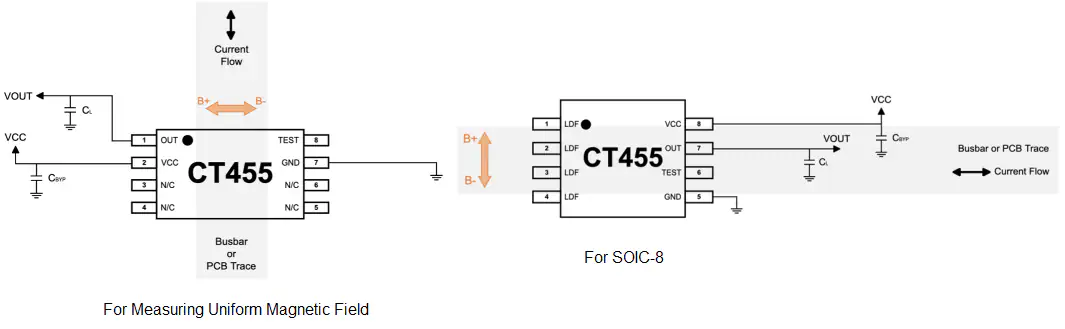

应用程序关系图
