德州仪器SN74LVC10A NAND门的介绍、特性、及应用

SN74LVC10A 点击型号查看芯片规格书

Texas Instruments(德州仪器)芯片规格书大全

芯片规格书搜索工具-icspec

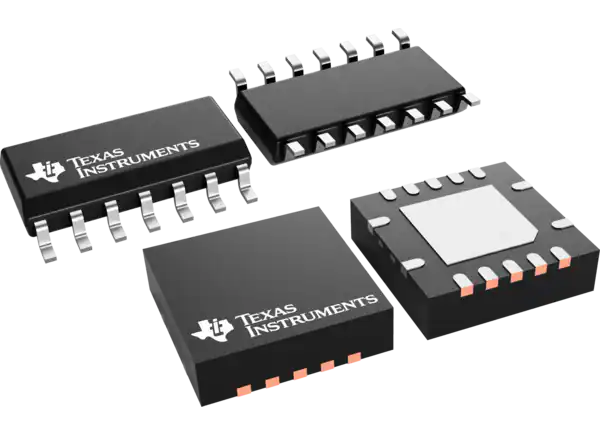

德州仪器SN74LVC10A NAND门是三路三输入正NAND门，工作电压范围为1.65V(CC)至3.6V(CC)。输入电压可达5.5V。这些NAND门在3.3V， -50mA输入箝位电流和-50mA输出箝位电流下的最大传播延迟时间为4.9ns。SN74LVC10A NAND门工作温度范围为-40°C至125°C，采用WQFN封装。

特性

• 操作从1.65V至3.6V电压范围

• 输入接受电压为5.5V

• 3.3V时最大传输延迟时间为4.9ns

• 在V(CC) = 3.3V, T(A) = 25℃时小于0.8V典型V(OLP)(输出地反弹)

• 在V(CC) = 3.3V, T(A) = 25℃时，大于2V的典型V(OHV)(输出V(OH)欠调)

• 每个JESD 17的锁存性能超过250mA

• ESD防护超过JESD 22:

  • 2000V人体模型(A114-A)

• 工作温度范围-40℃~ 125℃

• 可在WQFN包中获得

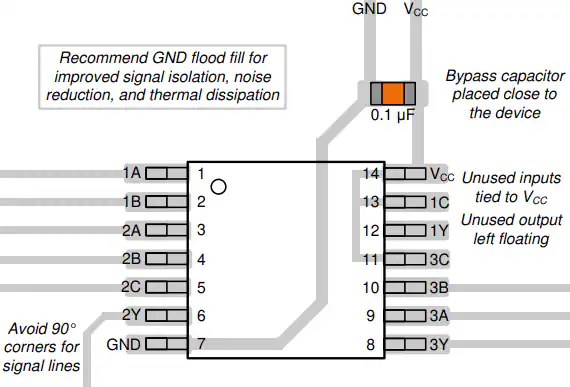

布局图
