HT8693点击型号即可查看芯片规格书
概述
HT8693是一款可支持宽供电电压范围（3V~9V）的D类音频功率放大器，最大供电电压可达到9V，在VDD=9V、THD+N=10%、4Ω负载下，能连续输出11W功率。
HT8693具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off 模式可配置。
HT8693内部集成免滤波器数字调制技术，能够直接驱动扬声器，并最大程度减小脉冲输出信号的失真和噪音。输出无需滤波网络，极少的外部元器件节省了系统空间和成本，是便携式应用的理想选择。此外，HT8693内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
特点
・防削顶失真功能(Anti-Clipping Function, ACF)
・免滤波器数字调制，直接驱动扬声器
・输出功率
11W (VDD=9V, RL=4Ω, THD+N=10%)
3.4W(VDD=5V, RL=4Ω, THD+N=10%)
7.05W (VDD=7.2V, RL=4Ω, THD+N=10%)
・过流保护功能
・过热保护功能
・欠压异常保护功能
・无铅无卤封装，SOP8L-PP
应用
・蓝牙音箱 ・便携式音箱
・2.1声道小音箱 ・扩音器
・iphone/ipod/ipod docking
・拉杆音箱
・平板电脑，笔记本电脑
・便携式游戏机
・小尺寸LCD电视/监视器
・MP4, 导航仪
引脚信息

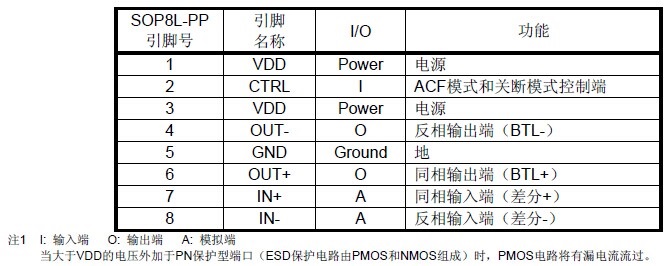

引脚定义

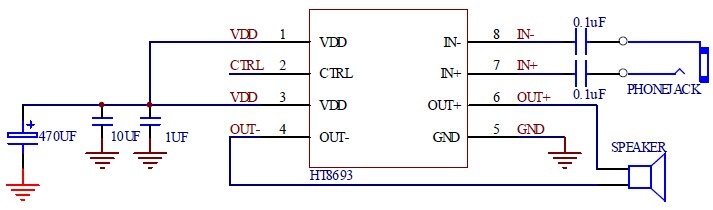

典型应用图
