SN6507——低发射 36V 推挽式变压器驱动器

元器件信息 2022-12-02 15:51 456 0

基本信息
- 描述：SN6507 是一款高压、高频推挽式变压器驱动器，以小尺寸解决方案提供隔离电源
- 厂商：TI
- 器件类别
  - 变压器驱动器
- 产品图片
- 产品引脚图
- 简化版原理图
- 产品功能框图
- 产品特性
  - 用于变压器的推挽式驱动器
  - 宽输入电压范围：3V 至 36V
    - 60V 输入电压容差
    - 用于线路调节的占空比控制
  - 具有可编程电流限制的 0.5A 开关
  - 宽开关频率范围：150 kHz 至 2 MHz
    - 允许使用小尺寸变压器
    - 可编程开关频率
    - 外部时钟同步选项
  - 超低噪声和 EMI
    - 对称推挽式拓扑
    - 展频时钟
    - 引脚可配置压摆率控制
  - 保护特性
    - 可调节欠压锁定 (UVLO)
    - 可编程过流保护 (OCP)
    - 过压锁定 (OVLO)
    - 热关断 (TSD)
  - 宽温度范围：-55°C 至 125°C
  - 可编程软启动，可减小浪涌电流
  - 带有散热焊盘的 10 引脚 HVSSOP (DGQ) 封装
- 主要参数
  - 输出电流（A)：0.5
  - 输入电压 (Min) (V) ：3
  - 输入电压 (最Max) (V) ：36
  - 特性：使能、占空比控制、扩频时钟、摆率控制、短路保护、可编程过流保护、热关断
  - 软启动：是
  - 工作温度范围 (C)：-55 ~ 125
  - 开关频率 (Min) (kHz)：100
  - 开关频率 (Max) (kHz)：2000
  - 开关电流限制 (Typ) (A)：1.3
- 产品应用
  - 光伏逆变器，保护继电器
  - 工厂自动化
  - 楼宇自动化
  - 医疗仪器
  - 电机驱动器：IGBT 和 SiC 栅极驱动器电源
  - 用于控制器局域网 (CAN)、RS-485、RS-422、RS-232、SPI、I2C、低功耗 LAN 的隔离电源
- 封装
资源链接
- 产品页面
- 数据手册
- 应用手册
  - Optimize 24V Isolated Power Supply Design with SN6507
- 其它技术交流渠道
  - TI E2E™ 设计支持论坛
    - SN6507：RTM计划
    - SN6507: Slew Rate Control和 Duty Cycle Control
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
- 评估板信息
  - 评估板型号
    - SN6507DGQEVM

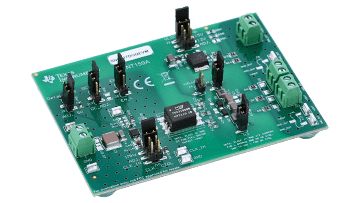

  - 评估板图片
  - 评估板介绍
    - 特性
      - 适用于隔离式电源、具有 1MHz 内部时钟的低发射 500mA 变压器驱动器
      - 24V 输入、15V 输出隔离式电源
      - 3V 至 36V 输入电压范围
      - 输出和器件配置的调整选项
  - 使用手册
    - 适用于隔离式电源的 SN6507DGQEVM 低发射、500mA 推挽式变压器驱动器评估模块
- 相关器件
  - 功能相似器件
    - SN6501
      - 适用于隔离电源的低噪声 350mA、410kHz 变压器驱动器
    - SN6505A
      - 适用于隔离电源的低噪声、1A、160kHz 变压器驱动器
    - SN6505B
      - 适用于隔离电源的低噪声、1A、420kHz 变压器驱动器
  - ISO6721-Q1
    - 汽车类、通用、双通道、1/1 数字隔离器
  - UCC256403
    - 具有超低功耗和超静音待机运行功能的 LLC 谐振控制器
  - REF34-Q1
    - 汽车类低温漂、低功耗、小型串联电压基准
  - AMC1200-Q1
    - 隔离式放大器
  - UCC21530-Q1
    - 隔离式栅极驱动器
