SN74LXC1T14——单通道固定方向反相 1.1V 至 5.5V 电压电平转换器

SN74LXC1T14点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

• 基本信息
  • 描述：SN74LXC1T14 是一款具有施密特触发输入的一位双电源反相电压电平转换器件。该器件可确保低功耗，并且完全符合使用 Ioff 的部分断电应用的规范要求。
  • 厂商：TI
  • 器件类别：固定方向电压转换器

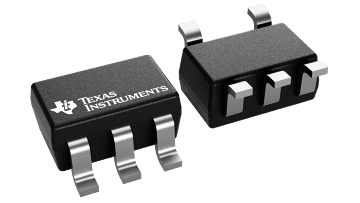

  • 产品图片
  • 产品结构简图
  • 产品特性
    • 完全可配置的双电源轨设计使各个端口能够在 1.1V 至 5.5V 范围内运行
    • 稳健、无干扰供电时序
    • 在 3.3V 至 5.0V 范围内，支持高达 420 Mbps 的速率
    • 施密特触发输入可实现慢速或高噪声输入
    • 带有集成动态下拉电阻器的输入有助于减少外部元件数量
    • 高驱动强度（在 5V 时最高达 32 mA）
    • 低功耗
      • 最大值 3 µA (25°C)
      • 最大值 6 µA（–40°C 至 125°C）
    • VCC 隔离和 VCC 断开 (Ioff-float) 特性
      • 如果任何一个 VCC 电源电压 < 100 mV 或已断开，则所有 I/O 都被下拉，然后成为高阻抗状态
    • 过压容差输入支持最高 5.5V 的电压，而与电源电压无关。
    • Ioff 支持局部断电模式运行
    • 工作温度范围为 –40°C 至 +125°C
    • 闩锁性能超过 100 mA，符合 JESD 78 II 类规范的要求
    • ESD 保护性能超过 JESD 22 规范要求
      • 4000V 人体放电模型
      • 1000V 充电器件模型
  • 主要参数
    • Technology Family： LXC
    • 应用： GPIO
    • 位数：1
    • 配置：1 Ch A to B; 0 Ch B to A
    • Vout(输出电压) (Min) (V)：1.1
    • Vout(输出电压)  (Max) (V)：5.5
    • IOH (输出高电流) (Max) (mA)：32
    • IOL (输出低电流) (Max) (mA)：-32
  • 产品应用
    • 消除缓慢或嘈杂输入信号
    • 驱动指示 LED 或蜂鸣器
    • 机械开关去抖
    • 通用 I/O (GPIO) 电平转换
  • 封装
• 资源链接
  • 产品页面
  • 数据手册
    • 具有施密特触发器输入的 SN74LXC1T14 双电源反相转换器
  • 其它技术交流渠道
    • TI E2E™ 设计支持论坛
• 设计工具
  • 库/模型
    • CAD库文件
      • 官网库文件

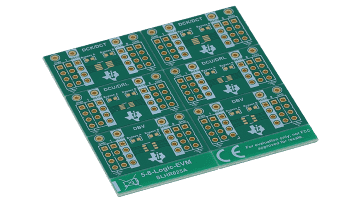

  • 评估板信息
    • 评估板型号：5-8-LOGIC-EVM
    • 评估板图片
    • 评估板介绍：支持 5 至 8 引脚 DCK、DCT、DCU、DRL 和 DBV 封装的通用逻辑 EVM
      • 特性
        • 支持多种逻辑器件
        • 易于使用/灵活评估
        • 支持单电源和双电源设备
        • 用于系统集成的小尺寸
        • 电路板设计允许进行多功能性评估
    • 使用手册
      • 5-8-Logic-EVM User's Guide
