SN74LV4T125-Q1——具有三态输出电平转换器的汽车类单电源四路缓冲门

SN74LV4T125点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

• 基本信息
  • 描述：SN74LV4T125-Q1 包含四个具有三态输出的独立缓冲器且支持扩展电压运行，可实现电平转换。每个缓冲器以正逻辑执行布尔函数 Y = A。通过对 OE 引脚施加高电平，可以将输出置于高阻态 (Hi-Z)。输出电平以电源电压 (VCC) 为基准，并且支持 1.8V、2.5V、3.3V 和5V CMOS 电平。
  • 厂商：TI
  • 器件类别：固定方向电压转换器

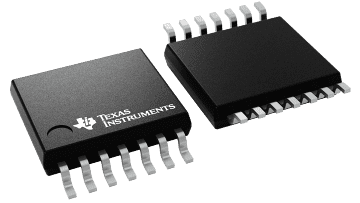

  • 产品图片
  •
  • 产品特性
    • 合面向汽车应用的 AEC-Q100 标准：
      • 器件温度等级 1：-40°C 至 +125°C
      • 器件 HBM ESD 分类等级 2
      • 器件 CDM ESD 分类等级 C4B
    • 1.8V 至 5.5V 的宽工作电压范围
    • 单电源电压转换器（参阅 LVxT 增强输入电压）：
      • 上行转换：
        • 1.2 V 至 1.8 V
        • 1.5 V 至 2.5 V
        • 1.8V 至 3.3V
        • 3.3 V 至 5.0 V
      • 下行转换：
        • 5.0V、3.3V、2.5V 至 1.8V
        • 5.0V、3.3V 至 2.5V
        • 5.0 V 至 3.3 V
    • 5.5V 容限输入引脚
    • 支持标准引脚排列
    • 速率高达 150 Mbps，具有 5V 或 3.3V VCC
    • 闩锁性能超过 250 mA，符合 JESD 17 规范
  • 主要参数
    • 应用：GPIO
    • 位数（#）：4
    • 配置：4通道A到B； 0 通道 B 到 A
    • 输出电压 (Min) (V)：1.65
    • 输出电压（Max)(V）：5.5
    • IOH （输出高电流）(MAX) (mA)：-16
    • IOL（输出低电流）(MAX)(mA)：16
  • 产品应用
    • 启用或禁用数字信号
    • 控制指示灯 LED
    • 通信模块和系统控制器之间的转换
  • 封装
• 资源链接
  • 产品页面
  • 数据手册
  • 其它技术交流渠道
    • TI E2E™ 设计支持论坛
• 设计工具
  • 库/模型
    • CAD库文件
      • 官网库文件
  • 评估板信息
    • 评估板型号：14-24-LOGIC-EVM

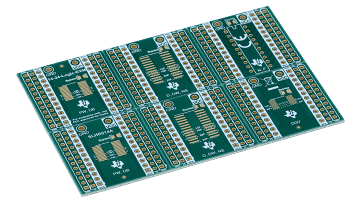

    • 评估板图片
    • 评估板介绍：支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM
      • 特性
        • 电路板设计允许进行多功能性评估
        • 支持多种逻辑器件
    • 用户指南
      • 14-24-Logic-EVM User's Guide
  • 相关器件
    • 功能相似器件
      • SN74LV4T125
        • 具有三态输出 CMOS 逻辑电平转换器的单电源四路缓冲门
