THS3001——420MHz 电流反馈放大器

元器件信息 2022-12-02 16:03 382 0

THS3001点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：THS3001 是一款高速电流反馈运算放大器，该器件工作失真极低，仅为 –96 dBc，非常适合无线通信基站或超快 ADC 或 DAC 缓冲器等应用。
- 厂商：TI
- 器件类别：运算放大器
- 产品图片
  - SOIC (D)
  - HVSSOP (DGN)
- 产品引脚图
- 产品特性
  - 高速：
    - 420MHz 带宽（G = 1，-3dB）
    - 6500V/µs 压摆率
    - 40ns 建立时间 (0.1%)
  - 高输出驱动：IO = 100 mA
  - 出色的视频性能
    - 115MHz 带宽（0.1dB，G = 2）
    - 0.01% 差分增益
    - 0.02° 差分相位
  - 3mV（最大值）低输入失调电压
  - 非常低的失真：
    - THD = –96 dBc，f = 1 MHz
    - THD = –80 dBc，f = 10 MHz
  - 广泛供给电压范围：
    - VCC = ±4.5 V 至 ±16 V
- 主要参数
  - 架构：Current FB
  - 通道数：1
  - 总电源供给电压 (Min) (+5V=5, +/-5V=10)：9
  - 总电源供给电压 (Max) (+5V=5, +/-5V=10)：33
  - GBW（典型值）（MHz）：420
  - 带宽@Acl (MHz)：420
  - Acl, 最小规格增益 (V/V)：1
  - 转换率 (Typ) (V/us)：6500
  - 平带 Vn (Typ) (nV/rtHz)：1.6
  - 1 kHz 时的 Vn (Typ) (nV/rtHz)：1.6
  - 每通道 Iq (Typ) (mA)：6.6
  - Vos (失调电压@25 C) (Max) (mV)：3
  - 工作温度范围（℃）：-40 to 85
  - CMRR (典型值) (dB)：73
  - 输入偏置电流(Max) (pA)：10000000
  - 偏移漂移 (Typ) (uV/C)：5
  - 输出电流(Typ) (mA)：120
  - 二次谐波（dBc）：80
  - 三次谐波（dBc）：80
- 产品应用
  - 通信
  - 高质量视频应用
- 封装
  - 封装1（SOIC (D)）
  - 封装2（HVSSOP (DGN)）
资源链接
- 产品页面
- 数据手册
- 应用手册
  - PowerPAD™ Thermally Enhanced Package
  - Load Sharing Concepts and Implementation for Large Signal Applications
  - Large Signal Specifications for High-Voltage Line Drivers
  - A Numerical Solution to an Analog Problem
  - Wireline Data Transmission and Reception
  - Noise Analysis for High Speed Op Amps
  - Analysis of the Sallen-Key Architecture
  - THS3001 SPICE Model Performance
  - Building a Simple SPICE Model for the THS3001
  - Driving Capacitance with the THS3001
  - Gain Block Analysis For The THS3001
  - Voltage Feedback vs. Current Feedback Op Amps
- 文章
  - 技术文章
    - 3 common questions when designing with high-speed amplifiers
    - Cable equalization 101 – Automating your design
- TI E2E™ 设计支持论坛
  - THS3001: THS3001复合放大器
  - LM318：Bal，Comp 和 Bal&Comp 连接使用 LM318作为快速交换缓冲区
  - THS3491：模拟中的建模噪声比理论高3倍
  - DAC2900差分电流输出型DA接THS3001电流反馈型电路
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
      - SOIC (D)
      - HVSSOP (DGN)
    - Ultralibrian库文件
    - SnapEDA库文件
- 设计参考
  - 参考设计：PMP10651
    - 参考设计简述：适用于 12V 电池的 2.2MHz 开关、同步分离电源参考设计（具备全套保护功能）
      - 采用实惠型耦合电感器的高频双极电源设计
      - 针对两个输出的加权反馈可实现良好的稳压效果
      - 正输出可低于、介于或高于输入电压范围
      - 低输入电压单锂电池支持以及双锂电池支持
      - 使用 LMZ 集成模块生成 5V 电压
      - 使用高 PSRR LDO 产生双极输出
    - 原理图
    - Gerber文件
    - 物料清单
    - 成品图片
- 评估板信息
  - 评估板型号：DAC900EVM

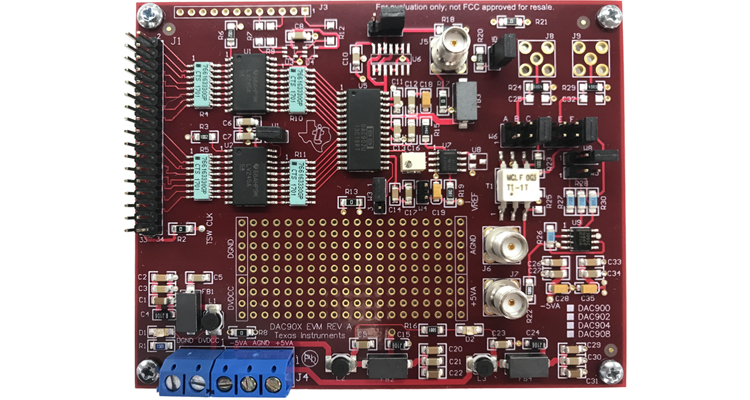

    - 评估板图片
    - 评估板介绍
      - DAC900 10 位、165MSPS 数模转换器 (DAC) 评估模块
      - 支持多路输出配置
      - 直接兼容 TSW1400EVM
      - 缓冲输入进入数模转换器 (DAC)
      - 可选择的内部或外部 Vref
    - 数据表
    - EVM用户指南
  - 评估板型号：DAC902EVM
    - 评估板图片
    - 评估板介绍
      - DAC902 12 位、165MSPS 数模转换器 (DAC) 评估模块
      - 支持多路输出配置
      - 直接兼容 TSW1400EVM
      - 缓冲输入进入数模转换器 (DAC)
      - 可选择的内部或外部 Vref
    - 数据表
    - EVM用户指南
  - 评估板型号：DAC904EVM
    - 评估板图片
    - 评估板介绍
      - DAC904 14 位、165MSPS 数模转换器 (DAC) 评估模块
      - 支持多路输出配置
      - 直接兼容 TSW1400EVM
      - 缓冲输入进入数模转换器 (DAC)
      - 可选择的内部或外部 Vref
    - 数据表
    - EVM用户指南
  - 评估板型号：THS3001EVM

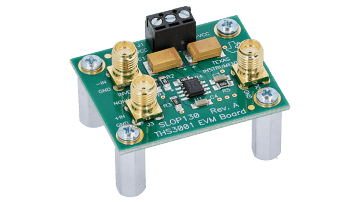

    - 评估板图片
    - 评估板介绍
      - THS3001 高速放大器评估模块
      - 高带宽 — 340 MHz，在 ±15 VCC 和增益 = 2 时为 –3 dB
      - ±5V 至 ±15V 操作
      - 6.2毫安电源电流
      - 100毫安输出驱动
      - 反相和同相单端输入
      - 输入和输出标准 SMA 微型射频连接器
    - 数据表
    - 用户指南
