ADXL314——3轴数字加速度计

元器件信息 2022-12-02 16:10 389 0

ADXL314点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

基本信息
- 描述：ADXL314是一款±200 g范围、13位分辨率、3轴数字加速度计。数字输出数据为16位二进制补码数据格式，可通过串行外设接口(SPI)、3线或4线式或者I2C数字接口访问。
- 厂商：ADI
- 器件类别：加速度计
- 产品图片
- 产品结构框图
- 产品特性
  - 低功耗：VS = 2.5 V时（典型值），测量模式下为170 μA，待机模式下为17 μA
  - 固定13位输出分辨率
  - 嵌入式存储器管理系统采用FIFO技术，尽可能减少主机处理器负荷
  - 冲击事件检测
  - 活动/非活动监控
  - SPI（3线式或4线式）和I2C数字接口
  - 无铅且符合RoHS标准
  - 通过AEC-Q100汽车应用认证
- 主要参数
  - 测量范围：±200 g
  - 电源电压范围：2.0 V至3.6 V
  - 用户可选带宽高达3200 Hz ODR
  - 宽工作温度范围：-40至+125℃
  - 抗冲击能力：10,000 g
  - 小而薄：32引脚、5 mm × 5 mm × 1.45 mm LFCSP封装
- 产品应用
  - 轮胎和电池组监控
  - 强力事件检测
- 应用领域
  - 汽车
  - 消费电子
- 封装
资源链接
- 产品页面
- 数据手册
- 用户手册
- 应用笔记
  - Utilization of the First In, First Out (FIFO) Buffer in Analog Devices, Inc. Digital Accelerometers
  - 使用加速度计进行倾斜检测
- 文章
  - 技术文章
    - 测量交流加速度：校准还是不校准？
      - Siddharth Tallur
- 其它技术交流渠道
  - ADI技术支持
  - Engineer Zone中文技术论坛
设计工具
- 库/模型
  - CAD库文件
    - 官网库文件
    - Ultralibrian库文件
- 驱动参考代码
- 评估板信息

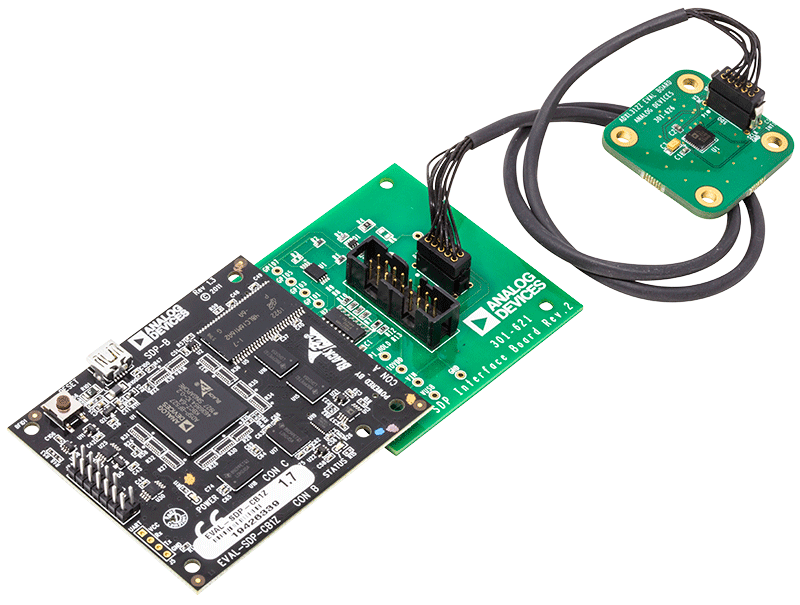

  - 评估板型号：EVAL-ADXL314-SDP
    - 评估板图片
    - 评估板介绍
      - 灵活的惯性传感器评估平台
      - 控制器板和接口板与可互换的评估板一起工作
      - 将被测设备（DUT）与控制器分离，以进行精确的环境测试
      - 以最大设备输出数据速率（ODR）捕获数据
      - 连续流到文件数据记录
      - 用于电源和通信的标准 USB 电缆
      - 基于 PC 的图形用户界面（GUI)
      - 安装快速、简单
    - 用户手册
  - 评估板型号：EVAL-ADXL314Z
    - 评估板图片
    - 评估板介绍：EVAL-ADXL314Z是一款简单的评估板，允许对ADXL314三轴数字加速度计进行快速性能评估。由于EVAL-ADXL314Z的小尺寸和板刚度对系统和加速测量影响非常小，因此EVAL-ADXL314Z适合在现有系统中评估ADXL314。
    - 评估板电路图
    - 评估板设计文件
    - 用户手册
- 相关器件
  - ADXL371
  - ADXL317
  - ADXL1003
  - ADXL367
  - ADXL1005
  - ADXL1001
  - ADXL316
  - ADXL375
