BTS621L1是高侧功率开关 集成垂直功率FET 提供嵌入式保护和诊断功能

BTS621L1点击型号即可查看芯片规格书

芯片规格书搜索工具-icspec

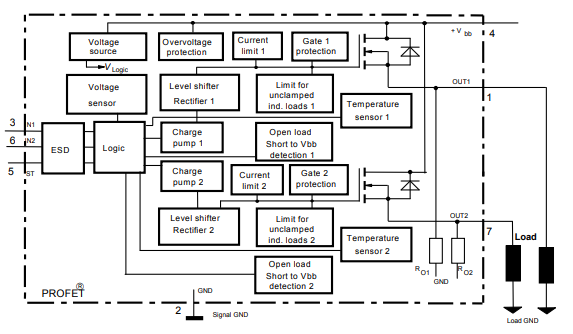

BTS621L1是高侧功率开关，集成垂直功率FET，提供嵌入式保护和诊断功能。N通道垂直功率FET，带电荷泵，接地参考CMOS兼容输入和诊断反馈，单片集SmartSAPMOS中技术。提供嵌入式保护功能。

特征

过载保护

目前的限制

短路保护

热关机

过压保护（包括负载突降）

感应负载的快速退磁

反向电池保护1）

欠压和过压关断

自动重启和滞后

开漏诊断输出

在ON状态下打开负载检测

CMOS兼容输入

地面损失和Vbb保护损失

静电放电（ESD）保护

绿色产品（符合RoHS标准）

AEC合格

应用

C兼容电源开关，具有12 V和24 V DC接地负载的诊断反馈所有类型的电阻，电感和电容负载

替换机电继电器，保险丝和分立电路

产品摘要

过压保护Vbb（AZ）43 V.

工作电压Vbb（on）5.0 ... 34 V.

渠道：各自

平行

导通电阻RON 10050m61527;

负载电流（ISO）IL（ISO）4.4 8.5 A

电流限制IL（SCr）8 8 A.

引脚符号功能

1 OUT1（负载，L）输出1，保护通道1的高侧功率输出

2 GND逻辑地

3 IN1输入1，在逻辑高电平信号的情况下激活通道1

4 Vbb正电源电压，

标签与此引脚短接

5 ST诊断反馈：开漏，低故障

6 IN2输入2，在逻辑高电平信号的情况下激活通道2

7 OUT2（负载，L）输出2，保护通道2的高端功率输出

状态输出图

ESD齐纳二极管：典型值6.1 V，最大5 mA;RST（ON）<380，1.6 mA，ESD齐纳二极管不是

在直流条件下用作电压钳。在该模式下操作可能导致齐纳二极管漂移电压（增加到1 V）。

电感和过压输出钳位图

VON钳位至47 V（典型值）。

开路检测:通态诊断条件：VON <RON * IL（OL）; 在高

关闭状态诊断条件：VOUT> 3 V（典型值）; 在低

GND断开

任何一种负载。如果输入=高，则为VOUTVIN -  VIN（T +）。由于VGND> 0，没有VST =可用的低信号。
